洁净室的构成是相当复杂的，其中回风柱就是车间内的一个重要的组成部分，假如没有它的存在洁净室内的很多功能将无法正常运转。下面我们来讲讲洁净室回风柱尺寸的要求。
一、标准尺寸与结构

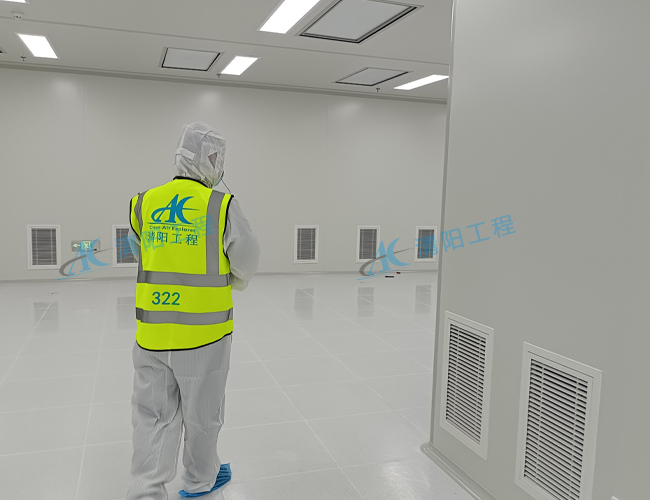

1. 基础尺寸：回风柱主体常见规格为300mm×500mm，由送风百叶窗与过滤网构成。其外部以彩钢瓦支撑，最终形成500mm×500mm的立杆结构。彩钢瓦、不锈钢板或特殊涂层材料的选用，不仅保障了回风柱的坚固性，更因其具备防腐蚀、低产尘特性，与洁净室对环境的严格要求相契合，如同为洁净室气流循环的“通道”披上了一层可靠的防护衣。
2. 模块化设计：创新的中空回风单元，拥有980mm/1180mm宽×100mm厚的模块规格。这种设计如同将传统回风柱进行了优化升级，不仅平均回风量可达500m³/h，还极大地提高了空间利用率，为洁净室空间布局的灵活性与高效性提供了有力支持。
二、尺寸调整原则
1. 洁净度等级
- 1000级洁净室：为确保气流循环的均匀与高效，1000级洁净室常采用双侧下回风的方式，且回风柱需均匀分布于车间内，宛如精心布置的“气流引导员”，让空气在洁净室内有序流动，维持高等级的洁净度。
- 低于1000级洁净室：洁净度低于1000级的洁净室，车间宽度成为影响回风柱设置的重要因素。当车间宽度≤3m时，单侧下回风即可满足需求；而当车间宽度>3m时，则需双侧下回风来保证气流的有效循环。若车间宽度过大，在1/2宽度处增设回风柱不失为一种有效手段，它能巧妙地减少涡流区的产生，如同在湍急的河流中设置导流坝，使气流更加顺畅。
2. 风速与摩擦阻力：风速通常设计在2m/s，这一数值并非随意设定，而是在保证气流有效循环的同时，避免过高的摩擦阻力。同时，回风柱的布局需与正压送风口紧密配合，就像一场精心编排的舞蹈，两者相互协作，使清洁气流在洁净室内均匀扩散，为生产或实验提供稳定的洁净空气环境。
三、典型应用案例
1. 电子车间洁净室
- 气流组织形式：电子车间洁净室常采用上送侧回式（A型）或侧送侧回式（B型）的气流组织形式，这两种形式如同为电子车间量身定制的“空气循环舞步”，能有效满足电子生产对洁净空气的需求。
- 回风口尺寸：不同的气流组织形式对应着不同的回风口尺寸。A型回风口尺寸为1.2m×0.6m，B型则为1.8m×0.4m，这些尺寸的设计充分考虑了电子车间的空间布局与气流流动特点。
- 风口位置：侧墙风口距地面和顶棚均为0.2m，如此精准的位置设定，进一步优化了气流的循环路径，确保电子车间内各区域都能获得充足的洁净空气。
2. 生物制药洁净室
- 负压回风设计：在生物制药洁净室的关键区域，如传递窗，通过回风墙形成负压，这就像在可能产生污染物的区域周围设置了一道“吸力屏障”，有效防止污染物扩散，保障药品生产环境的安全性。
- 模块化回风单元：采用平均回风量500 - 1000m³/h的模块化回风单元，不仅满足了生物制药对空气循环量的需求，还提升了空间使用效率，使有限的空间得到更合理的利用。
四、维护与优化建议

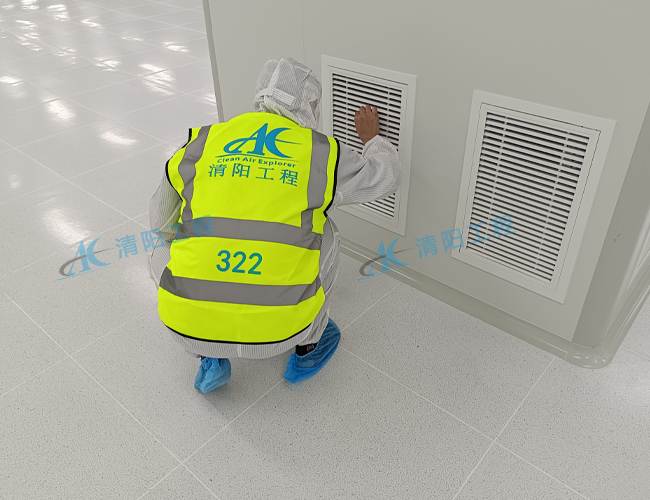

1. 定期检测：定期对回风柱的压差、风量及密封性进行检测，如同为回风柱进行全面体检，确保其正常运行，避免新风系统出现补填异常的情况。同时，定期更换过滤网是必不可少的维护环节，过滤网就像回风柱的“空气卫士”，及时更换能防止其堵塞，保证回风的顺畅。
2. 智能化升级：集成传感器对回风量与温湿度进行实时监测，如同为回风柱装上了“智慧大脑”，实现自动调节功能，从而提高能源利用效率，使回风柱在满足洁净室气流需求的同时，更加节能环保。
