在洁净室工程中，更衣室是人员进入洁净区的“第一道防线”，其设计需根据洁净度等级进行差异化配置。不同等级的洁净室对更衣室的空间布局、压差梯度、气流组织和装备配置均有不同要求，以下从多个维度进行详细解析。



一、更衣室洁净度等级的分级原则

根据《洁净厂房设计规范》（GB 50073-2001）的规定，洁净工作服更衣室的空气洁净度等级宜按低于相邻洁净室（区）空气洁净度等级1~2级设置。这意味着，如果生产区为ISO 5级（百级），更衣室后段可按ISO 6-7级设计；若生产区为ISO 7级（万级），更衣室后段可按ISO 8级设计。这一原则的实施，可以在满足污染控制要求的同时，合理降低建设与运行成本。

对于更衣室前段（如换鞋、脱外衣区域），由于主要功能是初步隔离外部污染物，通常仅需经过HEPA过滤器过滤送风，并维持一定的换气次数和压力梯度，并不属于严格意义上的分级区域。对于低洁净度等级（如三十万级或十万级）的洁净室，更衣室甚至可以不设置空气洁净度等级要求，或者采用常规的高效空气过滤送风系统即可。



二、空间分区与功能配置的差异

1. 低等级洁净室（ISO 8级/D级及以下）

低等级洁净室的更衣室设计相对简化，通常分为以下功能区：



换鞋区：脱日常鞋，换专用拖鞋

外更衣室：脱日常衣物，存放个人物品

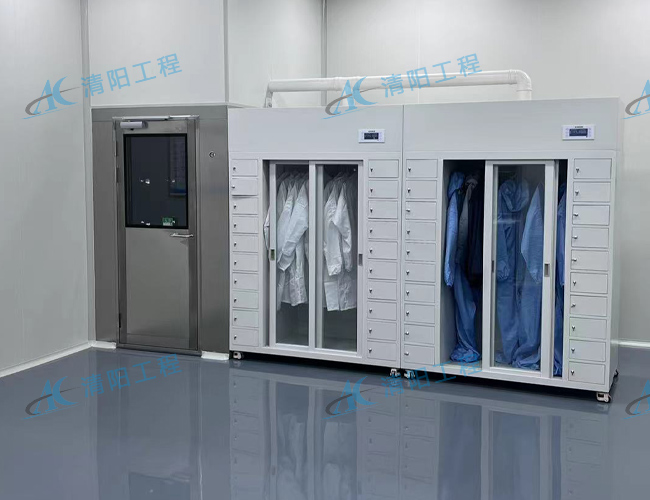

内更衣室：穿洁净工作服

缓冲/气锁间：最终净化后进入生产区



这些区域可采用长凳作为“污染边界”进行物理隔离，人员在长凳外侧脱日常衣物，跨过长凳后在里侧穿洁净服，有效避免“脏区”与“净区”的直接接触。

2. 高等级洁净室（ISO 5级/B级及以上）

对于高等级洁净室，更衣室的设计需更加严格和精细。根据新版GMP附录1《无菌药品》的要求，更衣室应按照气锁方式设计，使更衣的不同阶段分开，以尽可能避免工作服被微生物和微粒污染。其功能区划分更为细致：



外更衣室（D级）：脱日常衣物、换专用鞋，洁净度等同于一般环境

内更衣室（C级）：穿洁净服（头套、口罩、连体服），洁净度介于外更衣室与洁净区之间

缓冲/风淋区（B级）：最终净化（风淋吹淋），直接衔接A级/B级洁净区，气压最高



此外，高等级洁净室还需要设置退出通道及负压阱，以避免含产品的空气向外扩散。对于超高洁净度产品，应采用负压气锁设计，确保含产品空气被彻底隔离。



三、压差梯度控制的差异

1. 低等级洁净室

相邻气锁房间之间的压差通常控制在5Pa即可，洁净区与非洁净区之间的总压差应大于10Pa。

2. 高等级洁净室

压差梯度需更加严格地按照“洁净区→内更衣室→外更衣室→室外”的顺序依次递减，相邻区域压差≥5Pa，确保空气从高洁净区流向低洁净区，形成“单向气流屏障”。例如，A级区的气压应高于内更衣室，内更衣室高于外更衣室，外更衣室高于室外，从而杜绝污染倒灌。

在更衣后段区域，由于洁净级别与生产区一致，必须安装压差计进行实时监控。根据洁净区与非洁净区压差必须大于10Pa的规定，更衣后段与更衣前段区域的压差值也应大于10Pa，以确保有效的隔离。



四、风淋与净化要求的差异

1. 低等级洁净室

对于较低洁净度等级的车间，进入洁净区前不一定需要强制设置风淋室。可采用缓冲间或气锁间进行过渡，人员经过更衣、洗手消毒后直接进入生产区。

2. 高等级洁净室

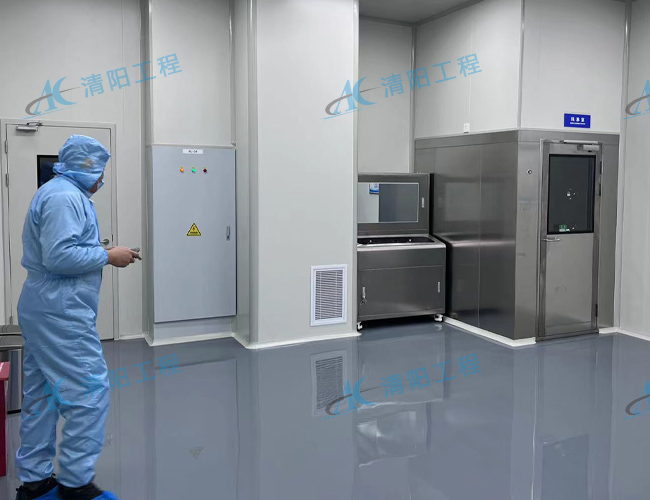

对于ISO 5级/B级及以上的洁净室，进入洁净区前必须经过风淋室。风淋室需具备以下技术参数：



风速≥20m/s

吹淋时间≥15秒

可自动调节喷嘴角度以适应不同身高的人员



风淋过程中，高速洁净空气从多角度吹淋洁净服表面，可去除附着的60-80%表面污染物。对于半导体等对静电敏感的行业，风淋室还需加装离子风嘴，在吹淋的同时中和静电。



五、特殊行业的设计差异

1. 医药行业（GMP标准）

根据药品GMP要求，洁净服需符合ISO 14644-5要求，每批次需经过粒子释放测试（运行时≥0.5μm粒子≤10个/min）。更衣室需每日消毒（75%酒精擦拭台面、门把手），每周进行微生物监测（沉降菌≤10CFU/皿）。人员进入A级区前，还需额外进行手消毒。

2. 半导体行业

半导体行业对静电控制要求极高，洁净服需采用全包式设计（含面罩、手套，与连体服一体），材质为超细纤维（不产生静电）。更衣室湿度需控制在45-65%RH，避免静电吸附颗粒，并配备静电检测仪，人员进入前测试人体电位≤100V。

3. 食品行业

食品行业需遵循HACCP认证要求，更衣室与生产区之间需设二次更衣，并增加鞋靴消毒池（50ppm次氯酸钠溶液）。洁净服为浅色（便于发现污渍），禁止佩戴任何饰品（戒指、耳环易藏污纳垢），并配备毛发检测仪确保无头发外露。



不同洁净度等级的更衣室设计差异主要体现在以下几个方面：

设计要素低等级洁净室高等级洁净室洁净度等级低于生产区1-2级后段与生产区一致功能分区简化分区（2-3区）精细分区（3-4区）压差控制梯度压差≥5Pa严格单向流，压差≥10Pa风淋配置可选缓冲间必须配备风淋室退出通道无需特殊设计需设负压阱特殊要求基本洁净控制静电、微生物等多维度控制。



选择更衣室设计方案时，应综合考虑产品特性、生产工艺、洁净度等级及GMP认证要求，在满足污染控制目标的前提下，实现设计合理性、经济性的平衡。建议在项目初期咨询专业净化工程公司，结合具体需求制定最优方案。
