千级洁净室的配置涵盖多个关键方面，这些配置相互配合，共同确保洁净室达到所需的高洁净度标准以及高效稳定的运行效率。



一、空气净化系统



初效过滤器：初效过滤器在空气净化系统中扮演着至关重要的第一道防线角色。它的主要功能是拦截空气中较大颗粒的尘埃，诸如灰尘、毛发、纤维等。这些大颗粒物质若不先行过滤，不仅会影响后续过滤器的正常运行，还可能对整个空气净化系统造成损害。初效过滤器通过其特殊的滤网结构，能够有效地将这些大颗粒物质阻挡在外，从而为后续的过滤环节提供相对较为清洁的空气，延长其他过滤器的使用寿命，降低系统维护成本。



中效过滤器：在初效过滤器初步过滤之后，中效过滤器承担起进一步净化空气的重任。它能够更细致地过滤空气中的微粒，针对比初效过滤器所能拦截的颗粒更小的物质，如花粉、烟雾颗粒等，进行有效捕捉。通过中效过滤器的处理，空气中的微粒含量进一步降低，空气洁净度得到显著提升，为高效过滤器减轻了过滤负担，同时也为最终达到千级洁净度标准奠定了坚实基础。



高效过滤器（HEPA）：高效过滤器（HEPA）堪称千级洁净室达到净化标准的核心关键设备。它对 0.3 微米以上的微粒具有令人惊叹的 99.97%以上的过滤效率。这意味着几乎所有大于 0.3 微米的微粒，包括细菌、病毒等微生物以及各类微小尘埃，都难以逃脱其精密的过滤捕捉。高效过滤器的内部结构由多层细密的纤维滤网组成，通过物理拦截、惯性碰撞、扩散吸附等多种原理，将空气中的微小颗粒一一截留在滤网上，确保经过其过滤后的空气几乎达到无尘状态，满足千级洁净室对空气洁净度的严格要求。



二、气流组织



送风系统：精心设计合理的送风系统是确保洁净室内空气均匀分布的关键所在。通常情况下，送风系统会采用层流或乱流这两种方式进行送风。层流送风方式又分为垂直层流和水平层流，垂直层流送风就像一股自上而下的纯净气流瀑布，水平层流送风则似平稳推进的气流洪流，它们能使空气以平行且均匀的方式流动，像一个“空气活塞”一样将微粒等污染物迅速带走，形成高度稳定且洁净的环境，常用于对洁净度要求极高的关键操作区域。而乱流送风则是通过多方向、不规则的送风方式，使空气在室内形成混合和稀释效果，虽然其对微粒的排除效果相对层流较弱，但在一些对洁净度要求稍低或空间布局较为复杂的区域，也能有效地提供相对洁净的空气环境。无论是层流还是乱流方式，都旨在为洁净室创造一个稳定、可靠的洁净空气环境，满足不同生产或实验的需求。

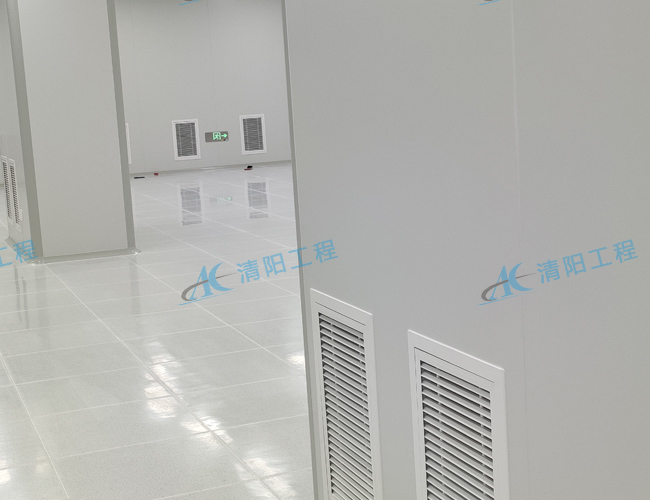

回风系统：回风系统同样不可或缺，其合理设计回风口的位置和数量至关重要。回风口的位置若设置不当，可能会导致空气流动不畅，形成涡流，使部分区域的空气无法有效循环，从而造成洁净度下降。而回风口数量不足，则无法及时将室内用过的空气抽回进行循环处理，影响空气净化的效率。因此，在设计回风系统时，需要综合考虑洁净室的空间布局、设备摆放以及人员活动等因素，确保回风口能够均匀地分布在室内各个关键位置，且数量足够，从而避免涡流和死角的产生，实现空气的有效循环，保证洁净室内空气始终保持良好的洁净状态。



三、温湿度控制系统



温湿度传感器：温湿度传感器犹如洁净室的“环境监测卫士”，能够实时、精准地监测洁净室内的温湿度变化情况。它通过高灵敏度的感应元件，时刻感知空气中温度和湿度的细微波动，并将这些数据准确无误地传输给后续的控制系统。无论是温度的微小上升或下降，还是湿度的些许增减，温湿度传感器都能迅速捕捉到，并为空调设备的调节提供可靠依据，确保对洁净室环境的实时掌控。



空调设备：空调设备根据温湿度传感器反馈的监测结果，自动、智能地调节自身运行状态。它就像洁净室环境的“智能管家”，当温度超出设定范围时，空调设备会自动调整制冷或制热功能，使温度回归到适宜区间；当湿度偏高或偏低时，空调设备会启动除湿或加湿功能，确保洁净室内的湿度始终保持在设定范围内。这种自动调节功能不仅能够为生产或实验提供稳定的温湿度环境，满足不同工艺对环境条件的严格要求，还能提高工作人员在洁净室内的舒适度，同时有助于减少因温湿度变化而可能引发的微生物滋生、静电产生等问题，保障洁净室的整体环境质量。



四、装修材料

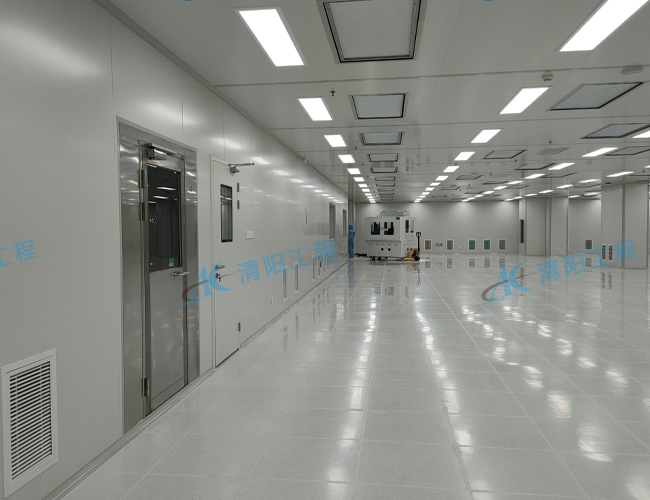

墙面与顶棚：千级洁净室的墙面与顶棚通常采用彩钢板、不锈钢板或铝合金板等金属板材。这些金属板材具有诸多显著优点，其表面极为平整光滑，不仅易于清洁，使用湿布或专用清洁剂轻轻擦拭，就能去除表面附着的灰尘和污渍，而且不易产生静电。在洁净室这种对尘埃极为敏感的环境中，静电吸附尘埃是一个严重的问题，而这些金属板材的低静电特性，有效地避免了尘埃因静电作用而附着在墙面和顶棚上，从而保持室内空气的洁净度。同时，金属板材还具备良好的强度和耐腐蚀性，能够承受洁净室内长期的清洁维护操作以及可能存在的化学物质侵蚀，确保墙面和顶棚在长时间使用过程中依然保持良好的状态，为洁净室提供稳定可靠的围护结构。



门窗与隔断：为了减少空气泄漏和交叉污染，千级洁净室采用气密性极佳的净化门窗和隔断。这些门窗和隔断经过精心设计和制造，其密封性能卓越，能够有效地阻止室内外空气的交换，防止外界未经过滤的污染空气进入洁净室，同时也避免洁净室内的空气泄漏到外部环境中。此外，净化门窗和隔断还具有易清洁、不产尘的特点，表面光滑平整，不会积聚灰尘和微生物，进一步保障了洁净室的环境洁净度。它们在划分洁净室不同功能区域的同时，起到了有效的隔离和防护作用，确保各个区域之间不会相互干扰，维持整个洁净室的洁净环境。



五、照明与电气系统



照明设备：千级洁净室选用 LED 等高效节能灯具作为照明设备，这一选择具有多重优势。首先，LED 灯具具有高效节能的特点，相比传统灯具，能够在提供相同亮度的情况下，显著降低能源消耗，为洁净室的长期运行节省大量的能源成本。其次，LED 灯具产生的热辐射相对较少。在洁净室内，过多的热辐射可能会影响温湿度控制系统的稳定性，增加能源消耗，而 LED 灯具的低热辐射特性有效地避免了这一问题。此外，LED 灯具表面光滑，不易吸附尘埃，清洁维护方便，符合洁净室对灯具的特殊要求，能够为洁净室提供明亮、均匀且洁净的照明环境，满足生产和实验过程中对光线的严格要求。



电气布线：电气布线在千级洁净室中采用暗装或架空方式进行布置。暗装方式将电线隐藏在墙体或天花板内部，不仅使室内空间更加整洁美观，而且有效地避免了积尘问题。由于电线表面不会暴露在空气中，减少了灰尘积聚的可能性，降低了因灰尘积累而可能引发的电气故障风险。架空方式则是将电线铺设在天花板上方的专用桥架或吊架上，这种方式便于对电线进行维护和检修，一旦出现问题，工作人员可以方便地接触到电线进行维修，而无需破坏墙体或地面结构，提高了电气系统的可靠性和可维护性。无论是暗装还是架空方式，都旨在确保电气布线既满足洁净室对清洁和卫生的要求，又能保证电气系统的安全稳定运行。



六、辅助设施



更衣室与缓冲间：更衣室与缓冲间是人员及物料进入洁净区前的重要净化处理场所。更衣室为进入洁净室的人员提供了更换专用洁净工作服、鞋套、帽子等防护用品的空间。在这个过程中，人员需要严格按照规定的程序进行换装，去除日常衣物上携带的灰尘、毛发等污染物。缓冲间则作为连接更衣室与洁净区的过渡区域，进一步对人员和物料进行净化处理。它通过设置多道门，形成空气锁，有效地阻止外界污染空气的进入。同时，缓冲间内通常配备有空气净化设备，如空气自净器，对进入的人员和物料进行二次净化，确保带入洁净区的污染物降至最低限度，从而防止外界污染对洁净区造成影响。



风淋室：风淋室是确保进入洁净室的人员符合洁净要求的关键设备。当人员进入风淋室后，室内的高速气流会从多个方向吹向人体，这些气流能够有效地吹落并去除人员身上附着的尘埃和微生物。风淋室内部通常配备有高效过滤器，对吹出的空气进行过滤，确保吹出的空气本身也是洁净的，避免二次污染。风淋时间一般根据实际需求设定，通常在 15 - 60 秒之间，经过风淋处理后，人员身上的尘埃和微生物含量大幅降低，从而保证进入洁净室的人员不会对室内洁净环境造成污染。



物流通道：设计合理的物流通道对于确保物料在洁净室内外的顺畅流通以及避免交叉污染至关重要。物流通道需要根据洁净室的工艺流程和物料流动方向进行精心规划，确保物料能够高效地运输到各个生产或实验环节。同时，物流通道要与人员通道严格分开，避免人员和物料的交叉流动，减少污染风险。在物流通道的进出口位置，通常会设置气闸室或传递窗等设施，这些设施能够有效地隔离室内外空气，防止污染空气进入洁净室。此外，物流通道内部还需要保持清洁，定期进行消毒和清洁处理，确保物料在运输过程中不会受到污染，保证洁净室内的环境质量不受影响。



七、智能化控制系统



监控系统：监控系统是千级洁净室的“智能眼睛”，它利用尘埃粒子计数器、温湿度传感器等一系列先进的监测设备，对洁净室内的尘埃粒子浓度、温湿度等关键参数进行实时、不间断的监测。尘埃粒子计数器能够精确测量空气中不同粒径的尘埃粒子数量，为评估洁净室的空气洁净度提供准确数据。温湿度传感器则实时反馈室内温湿度信息，确保环境条件始终处于可控范围。此外，监控系统还可以集成其他监测设备，如微生物采样器、风速传感器等，对洁净室内的微生物含量、气流速度等参数进行全面监测。这些监测数据通过网络实时传输到中央监控室，工作人员可以通过监控终端随时查看洁净室内的各项参数变化情况，及时发现潜在的问题和异常。



控制系统：控制系统犹如千级洁净室的“智能大脑”，它根据监控系统反馈的监测结果，自动、精确地调节空气净化系统、温湿度控制系统等设备的运行参数。当尘埃粒子计数器检测到尘埃粒子浓度超出设定标准时，控制系统会自动调整空气净化系统的运行功率，增加过滤器的过滤效率，加强空气循环，以降低尘埃粒子浓度。当温湿度传感器反馈的温湿度数据偏离设定范围时，控制系统会立即指令空调设备进行相应的调节，使温湿度恢复到适宜区间。通过这种智能化的自动调节功能，不仅能够实现节能降耗，根据实际需求合理调整设备运行，降低能源消耗和运营成本，还能实现对洁净室环境的精准控制，确保洁净室内的各项参数始终稳定在所需的范围内，为生产和实验提供可靠的环境保障。
