洁净室单向流设计，作为确保洁净室内部空气洁净度迈向高标准的关键环节，其重要性不言而喻。下面将对洁净室单向流设计展开全面且深入的阐述。



一、单向流洁净室：定义与独特特点



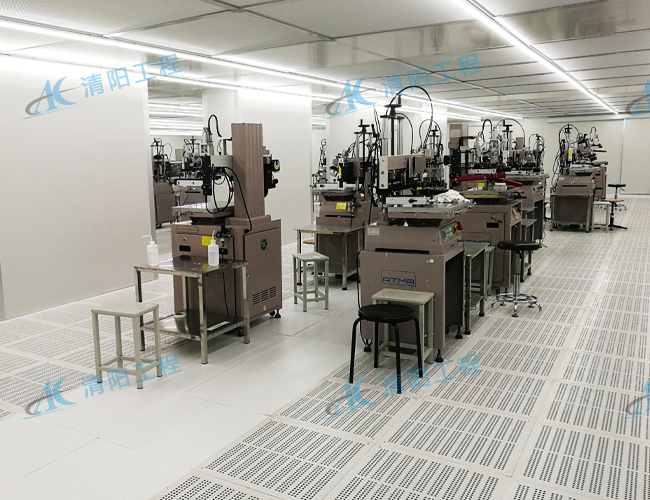

1. 定义：单向流洁净室，又名层流洁净室，其核心特征在于气流以均匀的截面速度，沿着平行流线，朝着单一方向在整个截面上顺畅通过。这种有序的气流流动模式，为洁净室营造出高度洁净的内部环境奠定了基础。



2. 特点



- 气流均匀稳定：在单向流洁净室内，气流的流速始终保持稳定状态，且各气流大致平行，不会出现涡流和气流无法到达的死角区域。这种均匀性使得空气能够以一致的状态对室内空间进行“清扫”，为维持高洁净度提供了有力保障。



- 强大自净能力：借助活塞和挤压原理，单向流洁净室能够将室内产生的污染物从一端平稳地推向另一端，最终有效排出到室外。这一过程如同活塞推动一般，高效且有序，确保室内污染物不会积聚，始终保持空气的洁净。



- 适配高洁净度需求：因其卓越的空气净化能力，单向流洁净室尤其适用于对洁净度要求近乎苛刻的场合，例如半导体制造领域，微小的尘埃颗粒都可能影响芯片性能；以及生物制药行业，药品的生产必须在高度洁净的环境中进行，以保证药品质量和安全性。



二、单向流洁净室设计：关键要点解析



1. 送风系统设计



- 高效过滤器配置：送风系统中，高效过滤器是不可或缺的关键组件，其过滤效率必须与洁净室的严格要求高度契合。为了提升气流的均匀性，高效过滤器应尽可能满布于送风面，确保每一股进入洁净室的空气都能得到充分过滤，有效拦截各类微小颗粒，保障空气的洁净度。



- 精准送风速度设定：送风速度并非随意确定，而是需要依据洁净室的具体级别以及工艺实际要求来精确设定。一般而言，垂直单向流的送风速度适宜维持在0.25 - 0.5米/秒的区间范围内，水平单向流的送风速度则通常控制在0.3 - 0.5米/秒之间。这样的速度设定，既能保证空气有效带走污染物，又不会因流速过快而产生过多扰动。



- 静压箱的重要作用：送风系统中设置静压箱至关重要。静压箱能够确保送风面各点的压力均匀分布，避免出现气流短路或形成涡流的现象。就如同一个“稳压阀”，使得空气能够以稳定、均匀的状态进入洁净室，为室内创造良好的气流环境。



2. 回风系统设计



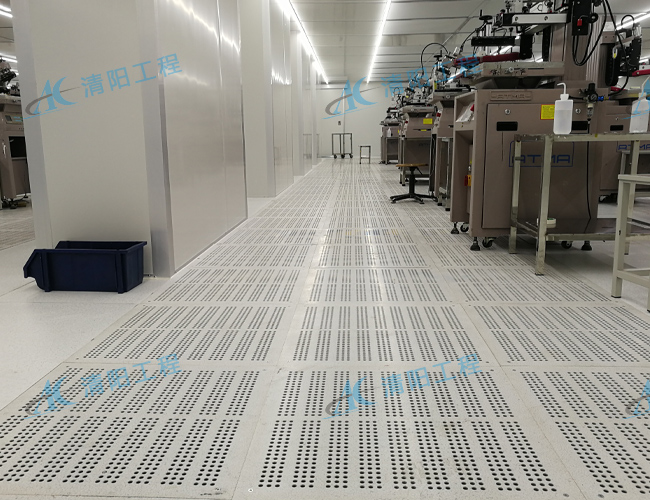

- 回风口合理布局：回风口的布局直接影响气流的顺畅程度。应将回风口均匀地布置在洁净室的四周或顶部，这样的布局方式能够全方位、有效地收集室内空气，确保气流能够顺利循环，避免出现局部空气滞留的情况。



- 回风速度恰当把控：回风速度需要适中，一般不宜超过5米/秒。若回风速度过快，可能会对洁净室内部的气流稳定性造成扰动，影响整体的洁净效果；而合适的回风速度则能保证空气平稳回流，维持洁净室的空气循环效率。



3. 气流组织优化策略



- 提升流线平行度：确保气流的流线平行度是优化气流组织的关键目标之一。减少涡流和死角的产生，可以使空气更高效地发挥自净作用，让污染物能够随着气流有序地排出室外，从而显著提高洁净室的自净能力。



- 严格控制乱流度：通过精心设计合理的气流组织形式，严格控制乱流度，有助于提升洁净室的整体性能。合理的气流组织能够使空气流动更加有序，避免气流紊乱导致污染物在室内扩散，确保洁净室始终保持良好的空气洁净状态。



4. 辅助设施设计考量



- 照明与插座布局：照明与插座的设计应充分满足洁净室的实际使用需求，同时注重布局的合理性。不合理的布局可能会对气流造成干扰，影响洁净室的空气流动。因此，在设计时需要充分考虑其位置和安装方式，确保其既满足使用功能，又不影响气流组织。



- 人员与物料通道设置：为减少外界污染物的带入，应设置缓冲间或风淋室作为人员与物料进出洁净室的通道。缓冲间或风淋室能够对进入洁净室的人员和物料进行初步净化，去除表面附着的灰尘和杂质，有效降低外界污染物对洁净室内部环境的影响。



三、单向流洁净室：类型差异与选择依据



1. 垂直单向流洁净室



- 特点凸显：垂直单向流洁净室的气流遵循从上向下的流动方向，这种气流模式使其在对洁净度要求极高的场合中表现卓越。自上而下的气流如同瀑布般均匀覆盖整个空间，能够迅速且有效地将污染物排出室外。



- 优缺点分析：其显著优点在于自净能力极强，能够最大程度保证室内空气的洁净度。然而，这种洁净室的造价相对较高，并且对建筑结构有特定要求，例如需要足够的垂直空间来实现气流的顺畅流动。



2. 水平单向流洁净室



- 特点阐述：水平单向流洁净室的气流沿着水平方向流动，适用于对洁净度要求较高的场景。水平流动的气流能够在水平面上形成均匀的空气流动层，有效维持室内的洁净环境。



- 优缺点权衡：与垂直单向流洁净室相比，其造价相对较低，施工难度也较小。但由于气流方向的特性，其洁净度略逊于垂直单向流洁净室，尤其在应对一些对洁净度极为敏感的工艺时，可能存在一定局限性。

在实际选择单向流洁净室类型时，需全面综合洁净室的级别、工艺要求以及建筑结构等多方面因素，权衡利弊，做出最为合适的决策。



四、单向流洁净室设计：实例分析与流程框架



（鉴于具体设计实例和案例包含复杂的工程参数与细节，以下仅提供通用的分析框架）



1. 明确洁净室需求：根据生产或实验的实际需求，精确确定洁净室所需达到的洁净度级别以及具体的工艺要求。这一步是整个设计的基础，后续的所有设计工作都将围绕此展开。



2. 选定气流组织形式：依据洁净室的空间布局以及工艺特点，谨慎选择适宜的气流组织形式，如垂直单向流或水平单向流等。不同的气流组织形式适用于不同的场景，合理的选择能够更好地满足洁净室的功能需求。



3. 开展气流模拟分析：运用CFD（计算流体动力学）软件对气流组织进行模拟分析。通过模拟，可以直观地了解气流在洁净室内的流动情况，进而对送风、回风系统的设计参数进行优化，确保气流能够按照预期的方式流动，达到最佳的洁净效果。



4. 制定详尽设计方案：详细制定包括送风系统、回风系统、辅助设施等在内的全方位设计方案。同时，明确施工、调试以及运行维护过程中的具体要求，确保设计方案具有良好的可操作性和实用性。



5. 实施与验收工作：严格按照设计方案进行施工和调试，确保洁净室的各项指标满足设计要求。施工完成后，进行全面的验收测试，对洁净室的整体性能进行综合评估，只有验收合格，才能确保洁净室能够正常投入使用。
