十级洁净室设计装修全流程深度剖析

2025-08-28 17:29 昆山清阳净化系统工程有限公司

十级洁净室在半导体、生物医药等对环境要求非常高的行业中扮演着关键角色。其设计装修需严格遵循一系列规范与标准，以确保能够为相关生产或实验活动提供稳定、洁净的环境。以下将对十级洁净室设计装修的全流程进行详细解析。



一、设计规范与核心参数



洁净度等级



1. 粒子浓度标准：依据ISO 14644 - 1标准，十级洁净室对不同粒径粒子的浓度有着严格限制：

- ≥0.1μm粒子：数量必须小于10,000个/m³；

- ≥0.2μm粒子：应小于2,370个/m³；

- ≥0.3μm粒子：需控制在小于1,020个/m³；

- ≥0.5μm粒子：不得超过352个/m³；

- ≥1.0μm粒子：应少于83个/m³。

2. 行业差异考量：不同行业对洁净室的关注点有所不同。电子行业着重对金属颗粒的控制，以保障电子产品的性能不受杂质影响；而制药行业除了关注粒子浓度，还需兼顾微生物控制，例如在GMP认证中，明确要求悬浮粒子浓度≤0.5μm，以确保药品生产环境符合卫生标准。



布局设计



1. 单向流布局：采用层流设计理念，使空气从洁净区向非洁净区呈单向流动，这种设计能有效避免交叉污染，最大程度保证洁净区的空气质量。

2. 功能分区规划：

- 区域划分：合理划分原料进口、垃圾出口以及人流通道，并在关键区域设置具有良好气密性的缓冲间，如风淋室，以减少外界污染物进入洁净区的可能性。

- 案例借鉴：某半导体企业通过设置独立的物料传递窗和人员更衣通道，成功将污染风险降低了30%，这一实践充分证明了合理功能分区的重要性。

3. 施工计划制定：在项目规划阶段，要明确材料采购、设备安装、调试验收等各个关键节点，并预留10% - 15%的工期作为缓冲，以应对可能出现的不可预见因素，确保项目按时交付。



二、材料选择



墙面与天花板



1. 材料特性：选用防静电玻璃丝面板或304不锈钢玻镁板，这两种材料具备表面光滑、耐腐蚀、易清洁的特性，能够满足洁净室对墙面和天花板材料的严格要求。

2. 施工标准：在施工过程中，接缝处需采用硅胶进行密封，以防止灰尘和微生物的侵入。龙骨间距应控制在≤1.2m，抹灰层误差要保证在≤2mm/2m，确保墙面和天花板的平整度和密封性。



地面



1. 材料选择：地面材料可选择PVC防静电地板或环氧树脂自流平。这两种材料不仅具备良好的防静电性能，而且平整度误差能控制在≤0.1%，同时设计一定的坡度，有利于排水，保持地面干燥清洁。

2. 细节处理要点：对于阴阳角部位，采用R = 50mm的铝合金圆角进行处理，在使用硅胶密封后进行打磨光滑，既美观又能有效防止积尘和细菌滋生。



门窗



1. 材料构成：门窗采用双层中空钢化玻璃密封窗，门框嵌入气密条，这种设计在保证采光和安全的同时，能够确保门窗在开关时仍具有良好的密封性。

2. 功能作用：门窗的良好密封性对于减少空气泄漏、维持洁净室压差稳定起着至关重要的作用，有助于保持洁净室内的空气环境稳定。



三、空气净化系统



过滤器配置



1. 高效过滤保障：选用过滤效率≥99.97%的HEPA过滤器，外部空气需经过三级过滤后才能进入洁净室，确保进入的空气达到高洁净度标准。

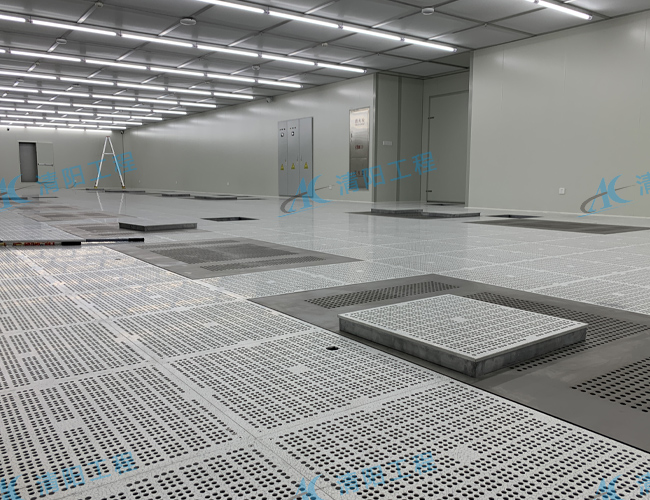

2. 气流组织优化：采用顶部送风方式，且ULPA满布率达到100%，同时通过高架地板孔洞回风，这样的气流组织设计能够确保气流均匀分布，避免产生涡流，维持洁净室空气的稳定和洁净。



温湿度控制



1. 空调系统选型：配备直膨组合式机组搭配干盘管的空调系统，能够精准地将温度维持在22℃±1℃，湿度控制在45%±5%，为生产或实验活动提供适宜的温湿度环境。

2. 加湿方式选择：采用纯水电极式加湿方式，这种方式能够有效避免微生物滋生，保证加湿过程的卫生和安全。



压差与气流验证



1. 压差精准控制：洁净区与非洁净区之间的压差需≥5Pa，通过安装微压差计对压差进行实时监测，确保压差始终处于合理范围，防止污染空气倒灌。

2. 烟雾测试验证：运用可视化烟雾测试来验证气流流向，确保空气流动无回流或涡流现象，保证洁净室空气流动的合理性和有效性。



四、施工与调试流程



基础工程



1. 地面处理步骤：首先对地面进行凿平处理，然后涂刷环氧底漆，增强地面的附着力和密封性。对于预留的设备孔洞，在周边设置附加定位骨架，为后续设备安装提供精准定位。

2. 彩钢板施工顺序：按照地槽→壁板→顶板的顺序进行彩钢板施工。在施工过程中，要严格控制板缝垂直度偏差≤0.2%，接缝处填充密封胶，确保彩钢板安装的精度和密封性。



系统测试



1. 空吹测试要求：开启空气净化系统进行空吹，持续时间为12小时，之后使用粒子计数器进行检测，确保空气中的粒子浓度达到相应标准。

2. 第三方验收内容：委托具有CNAS认证资质的机构对洁净室进行全面检测，检测项目包括洁净度、温湿度、照度（要求≥300lux）以及消防系统功能等，确保洁净室各项指标符合设计要求。



应急预案



1. 设备维护保养：对FFU电机进行半年一次的保养，及时发现和处理潜在问题；HEPA过滤器每1 - 2年进行更换，保证空气过滤效果。

2. 突发情况应对：设置七氟丙烷气体灭火装置，并与排风系统实现联动，确保在突发火灾等紧急情况时，能够在3分钟内迅速响应，保障人员和设备安全。



五、行业案例与成本优化



案例参考



以上海某电子化学材料公司的洁净室为例：



1. 空间布局：该洁净室面积为210㎡，划分为更衣室、化验室（Class 2.5级），满足不同功能需求。

2. 系统配置：采用新风机组 + 循环空调机组 + ULPA过滤器的组合方式，并配备化学过滤器处理酸性气体，有效保障了室内空气质量。

3. 运行效果：投入运行后，粒子浓度保持稳定，温湿度控制精度达到±1℃/±5%，为电子化学材料的研发和生产提供了可靠的环境保障。



成本优化



1. 模块化设计优势：采用彩钢板预制的模块化设计，减少了现场切割作业，不仅降低了施工过程中的污染，还能使工期缩短30%，提高施工效率。

2. 国产化替代策略：选用国产高效过滤器，在保证产品质量的前提下，可节省成本30% - 50%，有效降低项目成本。

3. 节能技术应用：采用磁悬浮冷水机组，其COP值高达12.0。以10万㎡厂房计算，在全生命周期内可节省电费1200万元，显著降低运营成本。



六、维护与长期管理



定期维护



1. 耗材更换计划：HEPA过滤器每1 - 2年进行更换，以保证空气净化效果；防静电地板每季度进行打蜡保养，维持其防静电性能和表面平整度。

2. 清洁消毒规范：使用无纤维清洁工具进行清洁，避免使用可能对洁净室材料造成化学腐蚀的清洁剂，确保洁净室环境不受污染。



人员培训



1. 操作规范培训：对操作人员进行更衣流程、设备使用规范以及应急处理等方面的培训，包括静电防护措施、火灾逃生方法等，提高人员的操作技能和应急处理能力。

2. 健康监测要求：对进入洁净室的人员进行定期体检，确保其无传染性疾病，防止因人员因素对洁净室环境造成污染。



通过以上全面、系统的设计装修流程，十级洁净室能够实现高效、稳定且低成本的运行，充分满足半导体、生物医药等高精度行业对生产和实验环境的严苛要求。
