冷藏净化车间作为"低温环境+洁净控制"的复合系统，其核心价值在于通过精准的温湿度调控与空气净化协同，为高敏感性产品（如生物制剂、速冻食品）构建稳定的存储与生产屏障。需以"功能协同、能效平衡、合规可控"为原则，融合制冷技术与洁净工程，满足多行业严苛的环境要求。
一、系统设计核心原理与功能协同
双维度控制体系
- 低温保障系统：
- 温度分区：按产品需求划分为深冷区（-25~-18℃，如速冻食品）、冷藏区（2~8℃，如疫苗）、恒温区（15~25℃，如生物样本），控制精度±0.5℃（医药级）或±1℃（食品级），波动幅度≤1℃/h。
- 制冷技术：医药级采用复叠式制冷（R404A+R23）或液氮直冷（温度响应速度≤10min），食品级可选用CO₂跨临界制冷（环保性优，GWP=1），避免传统制冷剂（如R22）的臭氧层破坏风险。
- 洁净控制体系：
- 过滤链路：初效（G4）拦截≥5μm尘埃→中效（F8）处理1~5μm颗粒→高效（H13/H14）捕捉≥0.3μm微粒，ISO 5级区终端配置ULPA过滤器（对0.12μm效率≥99.999%）。
- 气流组织：垂直单向流（ISO 5-6级）采用顶送底回，风速0.36~0.54m/s；乱流区（ISO 7-8级）侧送侧回，换气次数15~30次/h，确保气流无死角（通过CFD模拟验证）。
协同设计关键点
- 温湿度耦合控制：
- 低温低湿区（如电子元件存储，-10℃，30~40%RH）：采用风冷式蒸发器+硅胶转轮除湿，避免蒸发器结霜影响湿度稳定性。
- 低温高湿区（如生鲜保鲜，0~4℃，85~90%RH）：通过加湿器（超声波或高压喷雾）补偿制冷导致的湿度流失，湿度波动≤±5%RH。

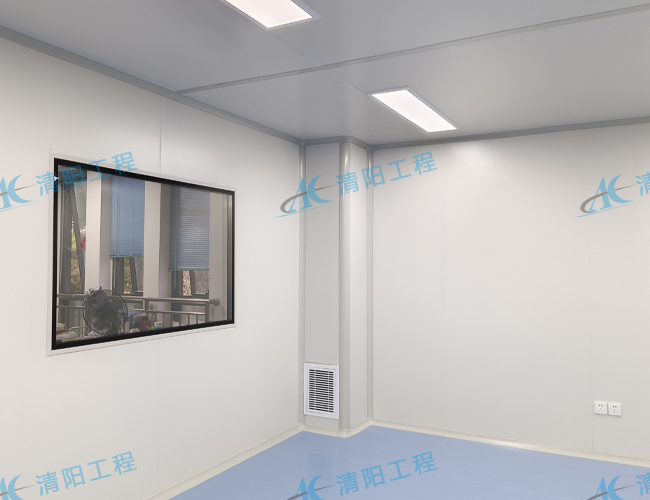

- 防结露与密封设计：
- 围护结构：采用100mm厚聚氨酯夹芯板（导热系数≤0.022W/(m·K)），内表面覆抗菌彩钢板（抑菌率≥99%），接缝处用低温密封胶（耐-50℃）填充，避免冷桥结露。
- 门窗系统：双层中空钢化玻璃（Low-E镀膜）+ 加热丝除霜，气密门配备EPDM密封条（压缩量≥3mm），确保关闭后漏风率≤0.1m³/h。
二、核心技术参数与设备配置
分行业参数标准
行业 温度范围 湿度要求 洁净等级 关键控制指标
医药疫苗 2~8℃ 30~60%RH ISO 7级 温度波动≤±1℃，浮游菌≤100CFU/m³
速冻食品 -18~-25℃ ≤60%RH ISO 8级 温度回升速率≤0.5℃/h（开门时）
生物样本 -80~-40℃ ≤50%RH ISO 6级 振动≤5μm，避免样本变性
精密电子 18~22℃ 45~55%RH ISO 5级 静电电压≤100V，颗粒≤3520个/m³（0.5μm）
关键设备选型
- 制冷净化机组：
- 组合式空调箱：集成压缩冷凝段、加热段、加湿段、过滤段，医药级需具备在线消毒接口（臭氧或VHP），风量调节范围30~100%（变频风机）。
- 高效过滤器：采用液槽密封式H14级过滤器，安装于送风口末端，边框耐低温腐蚀（304不锈钢），每年进行PAO检漏（泄漏率≤0.01%）。
- 监测与控制设备：
- 传感器：温度传感器（精度±0.1℃）、湿度传感器（±2%RH）、微压差变送器（±0.1Pa），关键点位冗余配置（1主1备）。
- 控制系统：PLC+SCADA架构，支持远程设定参数、历史曲线查询（数据存储≥3年），符合FDA 21 CFR Part 11数据完整性要求，超标时15秒内触发声光报警（85dB）并推送至终端。
三、分行业应用场景与定制方案
医药生物领域
- 疫苗生产车间：
- 核心配置：2~8℃恒温区（波动≤±0.5℃）+ ISO 7级洁净，采用独立新风系统（新风比15%），避免交叉污染。
- 特殊设计：设置双扉灭菌传递窗（内置121℃蒸汽灭菌），物料传递全程无菌；制冷系统采用N+1冗余（主备机组自动切换），确保无间断运行。
- 验证要求：每季度进行温度分布测试（空载/满载），3Q验证（安装/运行/性能）文件完整可追溯。
食品冷链领域
- 速冻食品包装区：
- 环境控制：-10~-5℃（包装前暂存），ISO 8级洁净，相对湿度≤55%（防止包装结霜）。
- 节能设计：采用热回收装置（回收制冷系统废热）预热新风，降低加热能耗；风机采用EC电机（能效比提升30%）。
- 卫生保障：每日用75%乙醇消毒接触面，每周臭氧消毒（浓度50mg/m³，作用2h），地面采用防滑环氧地坪（耐低温-30℃）。
电子精密制造
- 芯片存储车间：
- 环境参数：18±1℃，45±3%RH，ISO 5级洁净，静电电压≤50V。
- 专项控制：配备离子风扇（平衡时间＜1秒），地面铺设导静电PVC（表面电阻10⁶~10⁹Ω），与接地系统连接（电阻≤1Ω）。
- 防微振动：制冷机组安装隔振垫（振动传递率≤15%），避免影响芯片精密结构。
四、合规性要求与运维管理
核心标准适配
- 国际规范：
- 医药行业：FDA GMP（21 CFR Part 211）、EMA Annex 1（无菌药品）、WHO GMP（生物制品）。
- 食品行业：ISO 22000、HACCP体系，欧盟EC 852/2004（食品卫生）。
- 通用标准：ISO 14644-1（洁净度）、ISO 15189（医学实验室）。
- 国内标准：
- GB 50073-2013《洁净厂房设计规范》、GB 50019-2015《暖通空调设计规范》。
- 医药：《药品GMP附录-无菌药品》、GB 14881-2013（食品通用卫生）。
- 安全：GB 50016-2014（消防）、GBZ 2.1（职业接触限值）。
全生命周期运维策略
- 日常维护：
- 过滤器管理：初效（1~3个月更换）、中效（6~12个月）、高效（1~2年，阻力达初值1.5倍时更换），更换后需检漏。
- 制冷系统：每周检查制冷剂压力（如R404A蒸发压力0.3~0.5MPa），每月清洗蒸发器翅片（避免结霜影响效率）。
- 消毒与清洁：
- 空间消毒：医药区每月VHP熏蒸（过氧化氢浓度500ppm），食品区每周紫外线消毒（波长254nm，强度≥70μW/cm²）。
- 表面处理：用无菌无尘布蘸75%乙醇擦拭，禁用含氯消毒剂（可能腐蚀金属设备），清洁后需检测ATP（≤10RLU）。
- 应急管理：
- 电力保障：配置UPS（续航≥30min）+ 柴油发电机（15min内启动），确保温度不超标。
- 故障处置：温度超限时自动启动备用机组，同时推送报警信息，预案演练每季度1次。
五、技术趋势与优化方向
- 智能升级：引入AI预测性维护（通过振动、压力数据预测设备故障）、数字孪生系统（虚拟仿真优化气流组织），降低运维成本15~20%。
- 绿色节能：推广自然冷源（如北方冬季利用室外冷空气预冷）、磁悬浮变频制冷机组（COP提升40%）、光伏互补供电，符合"双碳"要求。
- 模块化设计：采用预制式洁净单元（如集装箱式冷藏净化舱），安装周期缩短至传统的1/3，满足应急扩建需求。
冷藏净化车间的设计需打破"制冷与洁净独立设计"的传统模式，通过系统集成实现温度、湿度、洁净度的协同控制。企业应根据产品特性（如疫苗的温度敏感性、芯片的尘埃敏感性）定制方案，在满足合规要求的前提下，平衡控制精度与运行能效，最终实现产品质量与成本效益的最优平衡。
