净化车间电路系统全规范安装与安全管控方案

2025-11-12 17:13 昆山清阳净化系统工程有限公司

净化车间电路系统作为保障生产环境稳定与设备安全运行的核心基础设施，其安装需构建“防污染、防静电、高可靠、易维护”的技术体系，严格遵循GMP、ISO 14644及电气安全标准，实现从设计到运维的全流程合规。以下从技术框架到落地细节展开系统解析。



一、核心设计原则与规范依据



1. 三维防护设计逻辑



- 污染防控：电路系统与洁净环境零干扰，所有元器件满足防尘（IP54及以上）、防微生物滋生（无卫生死角）要求，避免成为污染源。

- 静电管控：形成“接地-屏蔽-泄放”三位一体系统，确保静电电位≤100V，静电消散时间≤2秒，防止静电击穿电子元件或吸附微粒。

- 安全冗余：关键回路（如空调、净化系统）采用双电源自动切换（切换时间≤0.1秒），应急照明持续时间≥90分钟，满足消防与生产连续性要求。



2. 关键参数基准



项目 标准要求 检测方法

接地电阻 ≤1Ω（系统接地），≤4Ω（保护接地） 接地电阻测试仪（精度±1%）

绝缘电阻 ≥10MΩ（动力回路），≥5MΩ（照明回路） 兆欧表（500V档）

静电表面电阻 10⁶-10⁹Ω 阻抗测试仪（测量电压100V/500V）

照明照度 操作区≥500lx，通道≥300lx 照度计（测量距离80cm）

配电系统可靠性 年故障停机时间≤8小时 运行日志统计



二、材料选型与技术规范



1. 核心材料性能矩阵



组件类别 推荐材料/型号 关键技术参数 适用区域

电线电缆 低烟无卤阻燃电缆（WDZ-BYJ） 耐温90℃，绝缘电阻≥100MΩ·km 所有洁净区

穿线管 热镀锌钢管（SC）/KBG管 壁厚≥1.5mm，锌层厚度≥85μm 墙内暗敷/设备区

桥架 304不锈钢桥架（密封型） 防护等级IP54，接地电阻≤0.1Ω 非洁净区明敷

配电箱 304不锈钢防尘箱 IP54防护，内置浪涌保护器（20kA） 洁净区外围

插座开关 不锈钢防水型（带防尘盖） IP65防护，额定电流16A/32A 生产操作区

照明灯具 洁净LED平板灯 显色指数Ra≥90，光效≥100lm/W，无眩光 全区域

接地体 紫铜带（30×3mm）/接地模块 接地电阻≤1Ω，耐腐蚀性≥30年 接地网



2. 材料特殊要求



- 所有进入洁净区的电气材料需经清洁处理（如不锈钢件电解抛光），避免表面残留油污、微粒。

- 电线绝缘层需通过生物兼容性测试（符合ISO 10993），防止挥发有害物质污染产品。

- 灯具外壳需采用无螺丝设计（卡扣连接），避免积尘与微生物滋生。



三、系统安装流程与关键节点控制



1. 布线系统安装规范



- 暗敷施工：

1. 管路预埋：沿墙面/顶棚夹层开槽（深度≥管外径+20mm），钢管连接采用丝扣+跨接线（6mm²铜缆），接口处用密封胶封堵。

2. 穿线工艺：单管穿线根数≤40%管截面，导线接头需在接线盒内处理（采用压接端子），禁止在线管内接头。

3. 密封处理：管口用防火密封胶封堵（厚度≥10mm），与彩钢板连接部位加橡胶垫圈。

- 明敷施工（仅限非洁净区）：

不锈钢桥架安装水平度误差≤2mm/m，支架间距≤1.5m，桥架间用铜带连接（截面积≥4mm²），整体接地电阻≤1Ω。



2. 接地系统安装



- 多点接地网络：

1. 接地极：室外设置紫铜接地模块（间距5m），埋深≥0.8m，周围填充降阻剂。

2. 接地干线：30×3mm紫铜带沿墙敷设，与接地极焊接（搭接长度≥2倍宽度），焊点做防腐处理。

3. 设备接地：每台设备通过6mm²多股铜缆连接至接地干线，接地端子采用铜鼻子压接。

- 静电接地要点：

地面铜箔网格（1m×1m）与接地干线连接，洁净服、工作台通过专用端子接地，确保整个区域静电等电位。



3. 终端设备安装



- 照明系统：

LED平板灯与顶棚平齐安装，间隙用食品级硅酮胶密封，灯具接线采用防水接头（IP68），避免水汽侵入。

- 插座开关：

嵌入墙面安装，表面与墙面平整度误差≤1mm，接线端子紧固扭矩符合规范（16A插座≥1.5N·m），防尘盖关闭时密封等级达IP54。

- 配电箱：

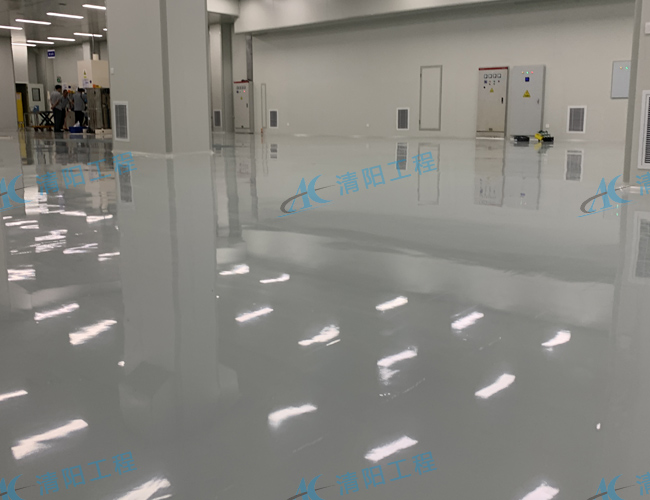

安装于洁净区外缓冲间，底部距地面1.5m，箱体与墙面之间加密封垫，进线口用防火泥封堵，内部线路标识清晰（色标+编号）。



4. 系统调试与验收



验收项目 测试标准 合格判定

绝缘电阻测试 500V兆欧表测量 动力回路≥10MΩ，照明回路≥5MΩ

接地电阻测试 四极法测量 系统接地≤1Ω，设备接地≤4Ω

静电测试 静电电压表（距离30cm） 表面电位≤100V，消散时间≤2秒

照度均匀度 网格法测量（2m×2m） 最小照度/平均照度≥0.7

通电试运行 连续运行72小时 无过热、异响，漏电保护器正常动作



四、安全管控与维护体系



1. 施工安全规范



- 进入洁净区施工需穿戴洁净服、防静电鞋，工具经风淋消毒，禁止在洁净区切割、焊接（如需作业需隔离防护）。

- 临时用电采用TN-S系统，配备漏电保护器（动作电流≤30mA，动作时间≤0.1秒），电缆架空敷设（高度≥2.5m）。



2. 运维管理规程



- 日常巡检：

- 每日：检查插座、开关有无松动，照明是否正常，接地端子连接是否可靠。

- 每月：用红外测温仪检测配电箱各接点温度（≤60℃），测试应急照明启动功能。

- 每季度：测量接地电阻、绝缘电阻，清洁配电箱内部灰尘（用压缩空气）。

- 故障处理：

电路故障需在非生产时段维修，维修前需对工具、备件进行洁净处理，维修后用HEPA吸尘器清洁现场，检测洁净度合格后方可恢复生产。



3. 文档管理



建立电路系统“一图一档”：含竣工图纸、材料合格证、测试报告、维护记录，保存期限≥5年（医药行业≥10年），满足GMP追溯要求。



净化车间电路系统的安装核心是“将电气安全与洁净要求深度融合”，通过材料的合规性选型、工艺的精细化实施、管理的全流程管控，确保系统在满足生产用电需求的同时，不成为污染风险点。企业需根据洁净度等级（如A级区需更高防护）细化方案，结合行业特性（电子vs医药）制定专项验收标准，最终实现安全、洁净、可靠的运行目标。
