百级净化车间（ISO 5级）作为高精度制造与无菌生产的核心载体，其设计需在满足国际标准的基础上，深度融合常州地区气候特性与产业需求，构建"超洁净、高稳定、低能耗"的微环境控制系统。从电子芯片光刻到生物制剂灌装，不同行业对百级环境的细节要求差异显著，需通过精准设计实现纳米级污染控制。
一、核心参数体系与精度控制
1. 洁净度核心指标
ISO 5级环境需实现微粒与微生物的双重极致控制：
- 粒子浓度：
- ≥0.1μm粒子≤10,000个/m³
- ≥0.3μm粒子≤3,520个/m³
- ≥0.5μm粒子≤1,000个/m³（动态工况下）
- 微生物控制：
- 浮游菌≤10CFU/m³
- 沉降菌（4小时）≤1CFU/φ90mm培养皿
- 表面微生物≤1CFU/25cm²
注：半导体行业光刻区需额外控制分子污染物（AMC），其中酸性气体≤1ppb，有机挥发物≤10ppb，避免影响光刻胶性能。
2. 环境参数的纳米级调控
- 温湿度精度：
- 通用行业：22±1℃，45±3%RH
- 半导体行业：23±0.1℃，45±1%RH（确保晶圆热稳定性）
- 生物制药：20±0.5℃，50±2%RH（维持生物活性）
- 控制技术：采用"冷冻水+热水"双回路调温，配合PID变频控制，波动幅度≤±0.05℃
- 气流与压差：
- 垂直单向流风速：0.45±0.05m/s（气流均匀性≥95%）
- 水平单向流风速：0.35±0.05m/s
- 压差梯度：
- 百级区相对千级区：+10Pa
- 千级区相对万级区：+8Pa
- 洁净区相对室外：+15Pa
- 换气次数：≥240次/h（非单向流区域）
二、材料系统与结构设计
1. 围护结构的超净特性
区域类型 墙面材料 地面材料 核心性能要求
电子百级区 电解钢板（1.2mm） 防静电环氧自流平（3mm） 表面粗糙度Ra≤0.4μm，焊接无缝拼接
生物百级区 304不锈钢板（1.0mm） PVC卷材（2mm） 耐受121℃湿热灭菌，防霉等级0级
过渡缓冲区 彩钢板（50mm岩棉芯） 导电胶地板 企口式连接，密封胶耐温-60~200℃
- 细节处理规范：
- 所有转角处做R≥50mm圆弧处理（不锈钢或环氧树脂材质），避免湍流积尘
- 墙面与地面交接处采用304不锈钢圆弧角（厚度≥1mm），圆弧与墙面/地面无缝过渡
- 吊顶与墙面间隙≤0.5mm，采用食品级硅酮胶密封（符合GB 18446）
2. 地面系统的功能集成
- 电子行业：
防静电环氧自流平需满足：
- 表面电阻：10⁶-10⁹Ω
- 接地电阻：≤1Ω（通过铜带网格接地，间距≤1.5m）
- 平整度：误差≤0.5mm/2m，耐受叉车碾压（≥5t）
- 生物行业：
PVC卷材地面要求：
- 热焊接缝宽度≥10mm，焊缝强度≥母材80%
- 耐化学性：耐受200ppm次氯酸钠、75%乙醇长期擦拭
- 防滑系数：≥0.6（干燥状态），≥0.5（湿润状态）
三、空气净化系统的极致设计
1. 多级过滤与气流组织
- 过滤体系配置：
采用"四级过滤+化学吸附"复合系统：
新风→初效（G4）→中效（F9）→亚高效（H11）→化学过滤器→高效（ULPA U15）→洁净区
- ULPA过滤器对0.12μm粒子效率≥99.9995%，需通过DOP检漏（泄漏率≤0.001%）
- 化学过滤器针对常州地区工业环境特点，强化VOCs与酸性气体吸附（去除效率≥95%）
- FFU矩阵设计：
- 电子行业：FFU覆盖率100%，风机转速变频可调（300-1500rpm）
- 生物行业：FFU覆盖率≥80%，配合静压箱均流技术，气流不均匀度≤10%
- 降噪处理：FFU机组加装减振垫，运行噪声≤55dB（A）
2. 温湿度控制与节能系统
- 空调系统配置：
- 采用"风冷冷热水机组+空气处理机组"组合，冷量调节精度±5%
- 配备独立除湿段（转轮除湿），确保高湿季节（常州6-8月）湿度稳定≤45%
- 热回收装置：显热回收效率≥60%，降低冬季供暖能耗
- 气流循环优化：

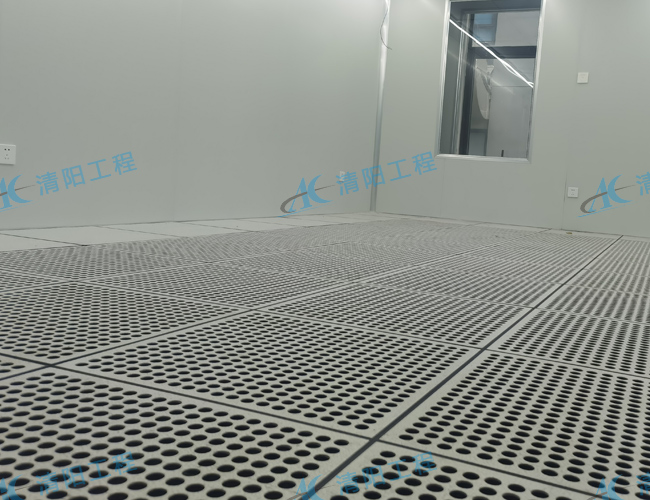

- 顶部全送风口+架空地板回风（电子行业）
- 顶部FFU+侧下回风（生物行业）
- 避免气流短路：回风口面积≥送风口面积1.2倍，风速≤2m/s
四、施工精度控制与常州气候适配
1. 超洁净施工管理
- 施工流程：
实施"洁净度逐级提升"施工法：
1. 土建阶段：墙面、地面基层平整度控制（误差≤3mm）
2. 粗装阶段：管线预埋（风管、水管、电缆），避免后期开孔
3. 洁净安装：先顶棚后墙面再地面，彩钢板安装垂直度误差≤1mm/m
4. 洁净收尾：100级洁净服作业，用18MΩ去离子水+异丙醇擦拭表面
- 关键节点控制：
- 风管制作：采用镀锌钢板（厚度≥1.0mm），咬口处涂密封胶，漏风率≤0.5%
- 过滤器安装：ULPA过滤器与静压箱之间采用液槽密封（硅胶液深度≥15mm）
- 焊接质量：不锈钢焊接表面粗糙度Ra≤0.8μm，无飞溅、气孔
2. 常州气候应对策略
- 夏季高温高湿防护：
- 增设深度除湿系统（露点温度≤10℃），防止设备表面凝露
- 电气柜安装防潮加热装置（湿度＞60%自动启动）
- 墙面基层涂刷2mm厚聚氨酯防潮层（闭水试验48小时无渗漏）
- 冬季低温防护：
- 水管伴热保温（防冻温度+5℃）
- 空调系统预热段设计，确保新风温度≥12℃进入过滤段
- 门窗密封条采用三元乙丙橡胶（耐温-40~150℃）
五、验收标准与智能运维
1. 全维度验收体系
- 静态验收（空态/静态）：
- 粒子浓度：连续监测3次，每次10分钟，结果均需达标
- 风速/换气次数：测试点覆盖率100%，偏差≤±10%
- 压差：稳定30分钟，波动≤±2Pa
- 动态验收：
- 模拟满负荷生产（人员、设备运行），连续监测8小时
- 粒子浓度≤静态值1.5倍，微生物指标无超标
- 温湿度波动：电子行业≤±0.1℃/±1%RH，其他行业≤±0.5℃/±3%RH
2. 智能运维系统
- 在线监测：
- 粒子监测：每2㎡设1个激光粒子计数器（监测0.1μm、0.3μm、0.5μm）
- 环境参数：温湿度、压差、风速实时传输至SCADA系统，数据保存≥3年
- 异常响应：超标时15秒内报警，联动备用系统（如冗余FFU启动）
- 维护策略：
- 过滤器更换：初效（3个月）、中效（6个月）、高效（18个月），或差压达初阻力1.5倍时更换
- 定期消毒：生物行业每周臭氧消毒（浓度20ppm，作用2小时）
- 年检项目：PAO检漏、气流均匀性测试、静电接地电阻检测
常州百级净化车间的设计需立足"微米级控制，纳米级精度"，将国际标准与地方气候、产业特性深度融合。建议选择具有半导体/生物制药行业经验的EPC总包单位，通过BIM数字化建模、洁净度模拟分析与精细化施工，打造满足ISO 5级标准且适配常州环境的超洁净空间，为高精度制造与无菌生产提供坚实保障。
