宿迁作为电子信息产业新兴聚集地，其净化车间施工需兼顾电子制造的高精度要求与本地气候特性（夏季高温高湿、冬季干燥多尘），通过科学设计、材料适配与工艺优化，构建符合ISO 14644及GB 50073标准的防静电、低微粒生产环境，为芯片封装、PCB组装等环节提供稳定洁净基底。



一、设计规划：结合气候与工艺的双重适配



1. 洁净度分级与气流策略



- 分级定位（按电子工艺需求）：

洁净等级 适用场景 ≥0.5μm粒子限值（个/m³） 核心要求

ISO 5级（百级） 芯片测试、晶圆封装 ≤3520 垂直单向流，风速0.45m/s

ISO 6级（千级） SMT贴片、精密焊接 ≤35200 局部层流+乱流混合

ISO 7级（万级） 电子元件组装 ≤352000 全室乱流，换气30次/h

- 气候适配设计：

针对宿迁夏季湿度达75%-85%，空调系统需强化除湿（采用“冷冻除湿+转轮除湿”双系统），将洁净区湿度稳定在45%-65%（±5%），避免高湿导致设备结露；冬季干燥（湿度≤30%）时，通过洁净蒸汽加湿，防止静电累积（静电电压需≤100V）。



2. 功能分区与动线规划



- 三区隔离：

洁净生产区（核心工艺）→ 辅助洁净区（更衣、缓冲）→ 非洁净区（仓储、设备间），各区通过气闸室过渡，压差梯度：洁净区对非洁净区≥10Pa，高等级区对低等级区≥5Pa（如百级对千级）。

- 防静电动线：

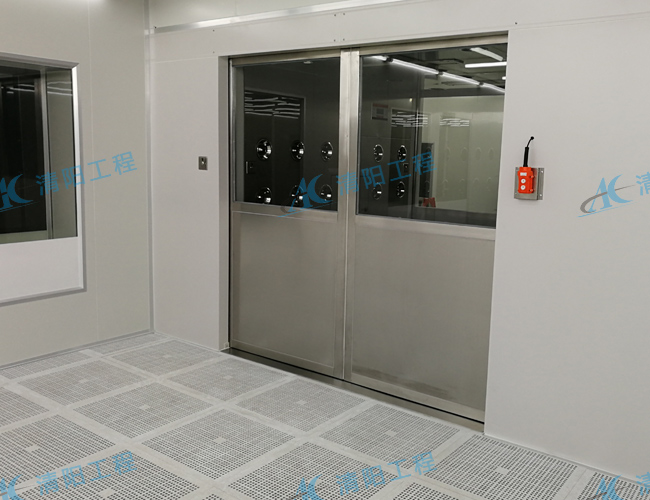

人员进入流程：非洁净区→更衣（穿防静电服）→静电测试（手腕带、鞋底电阻）→风淋室（25m/s风速吹淋）→缓冲间→洁净区；

物料传递：脱外包→等离子清洁→防静电传递窗（接地电阻≤1Ω）→洁净区，避免与人员动线交叉。



二、材料选型：防静电与耐候性双达标



1. 围护结构材料



- 墙面与吊顶：

选用50mm厚彩钢板（岩棉夹芯，A级防火），表面覆防静电膜（表面电阻10⁶-10⁹Ω），耐受宿迁夏季高温（40℃环境不变形）；

百级区墙面升级为304不锈钢板（电解抛光，Ra≤0.8μm），接缝用导电胶密封（确保整体接地导通）。

- 地面系统：

- 百级/千级区：2mm厚防静电环氧自流平（添加导电炭黑），表面电阻10⁶-10⁹Ω，接地电阻≤4Ω，耐受叉车碾压（抗压强度≥80MPa）；

- 万级区：防静电PVC卷材（同质透心），热焊接接缝（强度≥母材80%），冬季抗冻（-10℃不脆化）。

- 细节处理：

阴阳角用R50mm导电圆弧铝型材（与地面、墙面导通接地），避免直角积尘；门窗为不锈钢气密门（带观察窗），门框与墙面缝隙用导电密封胶填充。



2. 净化与防静电系统材料



- 空气过滤链：

- 初效过滤器（G4）：拦截≥5μm粉尘（含宿迁冬季风沙颗粒），3个月更换；

- 中效过滤器（F8）：捕捉1-5μm颗粒，6个月更换；

- 高效过滤器（H14）：百级区送风口末端，对0.3μm粒子过滤效率≥99.995%，安装在液槽内（密封液深度≥8mm）。

- 防静电配套：

工作台面为防静电三聚氰胺板（表面电阻10⁷Ω），接地线与车间接地网连接；

离子风机（覆盖半径3m）：消除静电（平衡时间≤2秒），每50㎡配置1台；

地面接地网：采用6mm²铜带网格铺设（间距2m×2m），与建筑接地极连接（接地电阻≤1Ω）。



三、施工工艺：适配本地环境的精细管控



1. 施工流程与气候应对



- 基础处理：

宿迁土壤多为黏土，需对车间地面做防潮处理（涂刷2mm厚聚氨酯防水层），避免雨季返潮影响地面防静电性能；

吊顶龙骨安装：采用热镀锌角钢（防锈），间距≤1.2m，膨胀螺栓固定（抗台风风压≥0.5kPa）。

- 核心施工步骤：

1. 彩钢板安装：企口式拼接，自攻螺丝间距≤300mm（不锈钢材质，防腐蚀），接缝打中性防霉密封胶（适应宿迁高湿度，避免霉变）；

2. 地面施工：基层打磨（平整度误差≤3mm/2m）→涂刷导电底漆→铺设环氧中涂（添加碳纤维增强）→镘涂防静电面层（养护7天，温度≥15℃）；

3. 净化系统安装：风管采用镀锌钢板（厚度1.0mm），咬口连接（内壁涂密封胶，漏风率≤1%），外包20mm厚橡塑保温棉（防夏季结露）；

4. 防静电接地：地面、工作台、设备通过铜带连接至接地网，测试导通电阻（≤1Ω），形成等电位系统。



2. 关键质量控制点



- 彩钢板密封：用塞尺检查板缝（≤0.5mm），风压测试（正压500Pa，持续1小时无泄漏）；

- 高效过滤器：安装前用PAO检漏（泄漏率≤0.01%），百级区FFU覆盖率≥60%；

- 静电测试：模拟冬季干燥环境（湿度30%），测试工作台面静电电压（≤50V），人员行走静电（≤100V）。



四、验收与维护：保障长期稳定运行



1. 验收核心指标



- 洁净度检测：

空态（竣工后）、静态（设备就位）、动态（生产状态）三级测试，百级区≥0.5μm粒子≤3520个/m³，连续监测3天达标。

- 环境参数：

温度20-25℃（±1℃），湿度45%-65%（±5%），噪声≤60dB（电子车间对静音要求更高），照度≥500lux（工作台区域）。

- 防静电性能：

地面、设备接地电阻≤1Ω，表面电阻10⁶-10⁹Ω，静电衰减时间（1000V→100V）≤2秒。



2. 本地化维护策略



- 过滤器更换：春季（风沙季）提前1个月更换初效过滤器，雨季加强中效过滤器检查（防止霉菌滋生）；

- 防静电系统：每月测试接地电阻（尤其梅雨季后），离子风机每季度清洁发射针；

- 空调维护：夏季来临前清洗冷凝器（应对高温），冬季检查加湿罐（防止结垢），确保温湿度稳定。



宿迁电子净化车间施工的核心是“气候适配+工艺精准”——通过防静电材料选型、强化除湿加湿系统、严格接地工艺，应对本地温湿度波动大的特点；同时以ISO 14644为标准，控制微粒浓度与气流稳定性，满足电子制造的高精度需求。建议选择具备电子洁净工程经验的本地团队（熟悉气候特性），在施工中重点把控密封性能与防静电导通性，最终建成“低微粒、无静电、稳温湿”的高可靠性生产环境，助力电子企业提升产品良率与市场竞争力。
