净化车间空调系统（也称洁净空调系统或HVAC系统）是保证生产环境洁净度、温湿度及压差的核心设施。其设计是一个系统性工程，需严格遵循相关国家标准，并综合考虑工艺需求、节能与运行维护。



以下是关于净化车间空调系统设计的核心要点：



设计目标

一个完善的净化空调系统设计，主要为了实现三大目标：



保护产品：通过控制温湿度、尘埃粒子数及微生物，并利用压差防止交叉污染，确保生产环境符合工艺要求。



保护人员：为工作人员提供舒适且安全的空气环境。



保护环境：通过减少污染物排放，确保整个生产过程的环境安全。



系统核心组成部分

典型的净化空调系统主要由以下部分构成：



空气处理机组 (AHU/MAU)：系统的核心，通常包含新风、初效过滤、表冷/加热、加湿、风机、中效过滤等多种功能段。对于大型厂房，新风通常由独立的新风处理机组(MAU)集中处理后，再与回风混合。



冷热源：提供冷量和热量。常用冷水机组（供回水温度常为7℃/12℃）和蒸汽或热水锅炉作为热源。



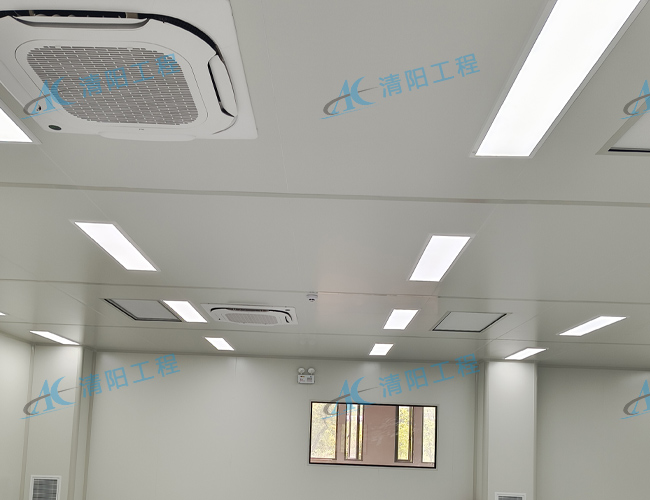

送回风及排风系统：包括风管、风阀及风口，负责将处理后的空气送至车间并排出废气。关键房间的送、回、排风支管上常安装定风量阀(CAV) 和变风量阀(VAV) 以实现精准控制。



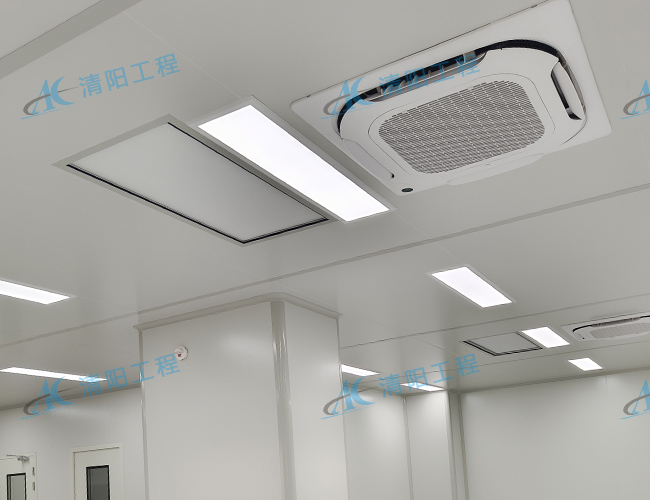

过滤系统：这是实现洁净度的关键。通常采用粗效、中效、高效（HEPA） 三级过滤，其中高效过滤器一般设置在系统的末端（如送风口）。



自动控制系统：对温湿度、压差、风量等进行实时监控和调节，是系统稳定运行的保障。



关键设计参数

设计时必须精确计算和设定以下关键参数：



空气洁净度等级：这是最基础的设计依据，需根据生产工艺确定。我国常用标准为 ISO 14644-1 或 GB 50073 中的等级划分（如Class 5, 6, 7, 8等）。



温湿度：需满足生产工艺和人员舒适的双重需求。



新风量：取以下两者中的较大值：



补偿室内排风与维持正压所需的新风量之和。

保证人员卫生所需的新风量，标准为：洁净区每人每小时不小于40m³。

压差：为防止污染扩散，洁净室必须维持正压。具体要求如下：



不同洁净等级区域之间：≥ 5 Pa



洁净区与非洁净区之间：≥ 5 Pa



洁净区与室外：≥ 10 Pa



送风量与换气次数：送风量需同时满足洁净度、温湿度和人员需求。换气次数是核心指标，例如，对于ISO Class 5 (百级) 等高级别洁净室，通常采用单向流，风速需达到0.2-0.5 m/s；对于低级别洁净室，则需保证足够的换气次数（如10万级通常要求≥15次/h）。



系统类型与方案选择

根据车间规模、洁净度要求和经济性，可选择不同的系统类型：



按空气处理方式：可分为直流式（全新风）和循环式（混合回风）。产尘、产湿或有毒有害的区域通常采用直流式。



按系统规模：可分为集中式（适用于大面积洁净厂房）和分散式（适用于小面积或局部净化）。



按送风方式：常见的有集中送风、隧道送风和风机过滤器机组(FFU)送风。目前，FFU系统因其灵活性高、占用空间小等优点，在电子、制药等行业应用日益增多。



常见设计方案：



组合式空调机组 + 冷水机组 + 高效送风口：最传统的方案，功能全面，适用于百级至十万级等多种洁净度要求。

水冷柜机 + 增压风柜 + 高效送风口：相对简单，可节省机房面积，适用于千级、万级、十万级车间。



设计流程与要点

一个完整的设计流程通常包括：



需求分析与参数确定：明确生产工艺、洁净度等级、温湿度、压差等核心参数。



负荷计算：精确计算车间冷、热、湿负荷。



风量计算：根据洁净度、热湿负荷和新风需求，计算送风量、回风量、排风量。



系统划分与设备选型：合理划分系统，选择AHU、过滤器、冷热源等设备。



气流组织设计：设计合理的送、回风方式（如上送侧下回），确保气流均匀，避免死角。



风管系统设计：确定风管尺寸、风速及走向。例如，总管风速宜为6-10 m/s。



压差控制设计：通过风量平衡和阀门控制，建立并维持各级压差。



控制系统设计：设计自动化控制系统，实现远程监控和精准调节。



主要遵循的规范标准

设计须遵循以下核心国家标准：



GB 50073-2013《洁净厂房设计规范》



GB 50457-2019《医药工业洁净厂房设计规范》



GB 50472-2008《电子工业洁净厂房设计规范》



GB 50687-2011《食品工业洁净用房建筑技术规范》



ISO 14644 系列标准（国际通用）



其他重要注意事项

节能设计：可采取合理利用回风、风机采用变频控制、采用二次回风以及废热回收等措施降低能耗。



安全防护：新风吸入口必须远离有害物质排放口；若使用电加热，必须设置在高效过滤器上风侧并采取安全措施；严寒地区新风系统需设防冻保护。



总而言之，净化车间空调系统设计是一个复杂的系统工程，需要设计人员严格遵循规范，结合具体工艺进行精细化设计。
