河南作为制造业大省，电子信息、生物医药、食品加工等产业的升级对生产环境提出了更高要求。车间净化工程改造需立足中原地区气候特点（夏季高温高湿、冬季干燥多尘），融合国家标准与本地化实践，通过系统性改造实现"洁净升级、合规达标、节能降本"三重目标，为产业高质量发展提供核心支撑。



一、改造核心目标与适配标准



1. 产业差异化改造目标



针对河南主导产业特性，明确改造精度要求：



行业类型 洁净度等级需求 核心改造指标 典型应用场景

半导体封装 ISO 5-6级 0.3μm粒子≤10,000个/m³，静电≤50V 郑州航空港区芯片车间

生物制药 ISO 7-8级 浮游菌≤10CFU/m³，压差≥15Pa 新乡生物医药产业园

食品深加工 ISO 8-9级 沉降菌≤30CFU/皿，表面微生物≤10CFU/25cm² 漯河食品工业园

医疗器械 ISO 7级 温湿度22±1℃/50±5%RH，照度≥500lux 长垣医疗耗材生产基地



2. 标准体系与合规要求



- 基础规范：以《洁净厂房设计规范》（GB50458-2022）为核心，结合《医药工业洁净厂房施工与验收标准》（GB/T51466-2025）、《食品生产通用卫生规范》（GB14881）等行业标准。

- 环保要求：满足河南省《工业炉窑大气污染物排放标准》（DB41/1066-2020），氮氧化物排放≤150mg/m³；废水排放符合《河南省辖黄河流域水污染物排放标准》（DB41/2087-2021）。

- 安全标准：遵循《建筑设计防火规范》（GB50016），洁净区材料防火等级不低于B1级，疏散通道宽度≥1.2m。



二、系统性改造技术方案



1. 围护结构升级



- 墙面改造：

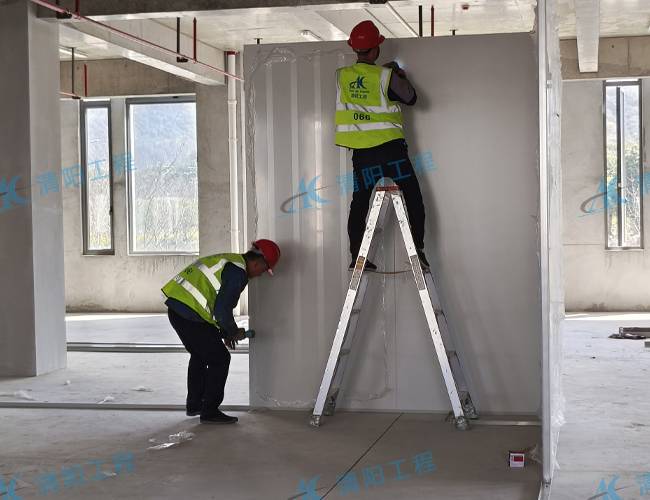

原有普通墙体拆除后，更换为50mm厚岩棉夹芯彩钢板（钢板厚度0.6mm），采用企口式拼接+中性硅酮密封胶（耐温-40~150℃），适应河南冬夏温差大的特点。高湿区域（如食品清洗间）改用304不锈钢板（厚度1.0mm），焊接接缝处理。

墙角、地角做R≥50mm圆弧过渡（304不锈钢材质），解决传统直角积尘问题。

- 地面系统改造：

区域类型 改造方案 本地化适配措施

电子洁净区 防静电环氧自流平 嵌入铜箔接地网格（600×600mm），接地电阻≤1Ω

食品加工区 乙烯基酯地坪 耐受85℃热水冲洗，向地漏找坡1.5%（应对河南雨季）

仓储通道 耐磨金刚砂地坪 抗压强度≥80MPa，适应叉车频繁碾压

- 门窗改造：

更换为气密型不锈钢门（带闭门器与互锁装置），观察窗采用双层钢化玻璃（厚度8mm），窗台离地≥1m并做45°斜面，防止雨水倒灌（适配河南夏季暴雨天气）。



2. 空气净化系统重构



- 过滤体系升级：

采用"初效（G4）+中效（F8）+高效（H13）"三级过滤，新增亚高效过滤器（H11）预处理段，针对河南春季风沙特点，新风入口加装防沙网（可拆洗）。高效过滤器安装前进行PAO检漏（泄漏率≤0.01%）。

- 空调系统改造：

老旧空调机组更换为恒温恒湿型（温度控制精度±1℃，湿度±5%RH），新增转轮除湿机（除湿量≥2kg/h），解决河南梅雨季高湿问题。风机采用变频控制，根据粒子浓度自动调节风量，节能率达30%。

- 气流组织优化：

电子洁净区采用垂直层流（风速0.36-0.54m/s），通过CFD模拟重新布局送回风口，消除涡流区；食品加工区采用混合流，换气次数≥20次/h，局部排风（如油炸区）风速≥1.0m/s。



3. 辅助系统改造



- 防静电改造：

地面铺设导电铜箔网（与接地干线连接），设备外壳单独接地（电阻≤4Ω）；操作人员配备防静电手环（阻抗10⁶-10⁸Ω）、导电鞋，车间湿度维持在45%-65%（避免河南冬季干燥产生静电）。

- 消毒系统新增：

医药车间加装臭氧发生器（浓度20ppm，作用2小时）与过氧化氢熏蒸机；食品车间安装紫外消毒灯（每10㎡1盏，强度≥70μW/cm²），更衣室配备75%酒精消毒器。



三、改造实施流程与管控



1. 分阶段实施步骤



- 前期准备（4-6周）：

现场勘测（重点记录原有管线走向）→ 方案设计（含BIM模型）→ 审批备案（向当地环保部门提交改造方案）→ 材料采购（优先选择河南本地供应商，如郑州彩钢板厂）。

- 施工阶段（8-12周）：

1. 拆除工程：保护性拆除原有墙体、地面，建筑垃圾密封清运（符合河南扬尘管控要求）。

2. 结构施工：先顶棚后墙面，彩钢板安装垂直度误差≤1mm/m，地面施工环境温度控制在15-30℃（避开河南夏季极端高温）。

3. 系统安装：风管采用镀锌钢板（厚度≥0.8mm），咬口处密封处理；高效过滤器在墙面、地面完成后安装，避免污染。

4. 洁净施工：施工人员穿洁净服、鞋套，每日清洁现场，每周检测环境粒子浓度（需达到ISO 8级以上）。

- 验收阶段（2-3周）：

第三方检测（粒子浓度、温湿度、压差等）→ 环保验收（废气、废水排放检测）→ 消防验收→ 业主方最终验收。



2. 本地化施工管控要点



- 材料进场检验：

彩钢板、过滤器等关键材料需提供出厂合格证及检测报告，河南本地监管部门重点核查：

- 彩钢板芯材防火等级（需达到A级）

- 过滤器效率检测报告（针对0.3μm粒子）

- 防静电材料表面电阻测试记录

- 隐蔽工程验收：

风管漏风测试（漏风率≤1%）、管道试压（0.6MPa保压30分钟无泄漏）、接地系统测试等隐蔽工程，需留存影像资料并经监理、业主联合签字。



四、常见问题与本地化解决方案



1. 典型问题及对策



- 夏季高湿难题：

现象：车间湿度超标（＞65%），墙面结露、微生物滋生。

解决方案：新增转轮除湿机（除湿量按车间体积1.2倍配置），加强排风（换气次数提升20%），墙面涂刷防霉涂料（对黑曲霉抑制率≥99%）。

- 冬季静电问题：

现象：静电吸附粉尘，电子元件受损。

解决方案：增设等温加湿器（保持湿度50-55%），地面打蜡增加导电性，设备加装离子风机（平衡时间≤2秒）。

- 风沙污染影响：

现象：过滤器寿命缩短，粉尘浓度超标。

解决方案：新风入口加装两道过滤（初效+预过滤），过滤器更换周期缩短30%，厂区周边种植防尘绿化带。



2. 节能改造实践



- 系统优化：

采用变频风机+焓值控制，过渡季节利用河南自然风换气（节能率25%）；医药车间空调系统采用热回收装置（回收率≥60%），回收灭菌蒸汽余热。

- 案例参考：河南中烟黄金叶车间改造后，通过低氮燃烧器更换+智能控制系统，氮氧化物排放降至100mg/m³以下，年节约天然气15万m³。



五、案例参考



改造案例



- 电子车间改造：郑州某半导体封装厂，原有十万级车间升级为万级，通过增加FFU（满布率60%）、优化气流组织，0.3μm粒子浓度从352,000个/m³降至35,200个/m³，产品良率提升12%。

- 食品车间改造：周口某方便食品厂，拆除原有瓷砖墙面，更换为不锈钢板+环氧地坪，新增紫外消毒系统，微生物指标从50CFU/皿降至5CFU/皿，保质期延长30天。
