洁净室回风墙的作用-清阳工程

2025-04-24 10:12 昆山清阳净化系统工程有限公司

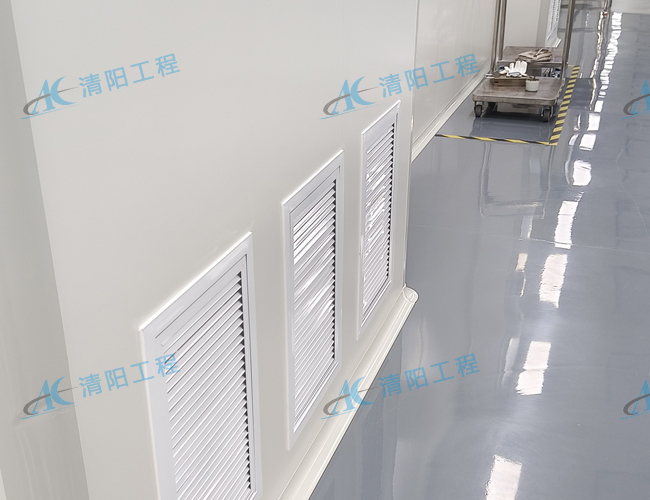

洁净室回风墙，作为空气循环系统的核心枢纽，通过一系列复杂而精妙的功能，全方位保障着洁净室的洁净度、稳定性与能源效率。接下来，让我们深入探究它的具体作用、结构材料、应用差异以及维护管理等方面。



一、核心功能



1. 气流循环与均匀分布



- 单向流洁净室：在单向流洁净室中，回风墙与高效过滤器（HEPA/ULPA）携手合作，共同构建起垂直或水平的单向气流通道。例如在半导体光刻车间，回风墙与FFU（风机过滤单元）紧密配合，成功实现了局部百级的高洁净度，为高精度的光刻工艺提供了可靠的环境保障。



- 非单向流洁净室：对于非单向流洁净室，回风墙则扮演着空气循环的组织者角色。它通过巧妙的设计，实现空气的不断循环，维持洁净室内的正压状态。这就好比在洁净室周围筑起了一道无形的“空气城墙”，有效防止外部污染的侵入，为室内营造一个相对独立、洁净的空间。



2. 节能与热回收



- 能量再利用：回风墙就像一个智能的“能量调配师”，它将部分回风与新风进行精准混合，使得空气在循环利用的过程中，大大减少了空调系统为处理全新风所消耗的能量。这种能量的再利用模式，不仅提高了能源的利用效率，还为企业节省了可观的运营成本。



- 温湿度调节：借助回风温度传感器与先进的控制系统，回风墙能够实时感知并精准调节空气的温度和湿度。无论外界环境如何变化，它都能确保洁净室内始终保持稳定适宜的温湿度条件，为生产工艺或实验操作提供理想的环境基础。据数据表明，合理设计的回风比可使空调能耗降低20% - 30%，这充分彰显了回风墙在节能方面的显著成效。



3. 污染控制



- 高效过滤：回风墙内部精心设置的预过滤器，犹如一道坚固的“前置防线”，能够有效拦截大颗粒污染物。这不仅减轻了后续高效过滤器（HEPA）的过滤负担，还大大延长了其使用寿命，确保整个空气过滤系统始终保持高效稳定的运行状态。



- 负压隔离：在一些关键区域，如物料传递窗，回风墙通过巧妙的设计形成负压环境。这就如同在这些区域周围设置了一个“吸力陷阱”，一旦有污染物产生，它们会被迅速吸附并限制在特定区域内，无法扩散到其他洁净区域，从而有效防止了污染物的传播和交叉污染。



二、结构与材料



1. 模块化设计：回风墙采用模块化设计理念，由框架、过滤网、风阀、检修口等多个功能模块有机组合而成。这种设计极大地方便了安装与维护工作，各个模块就像拼图的碎片，可根据实际需求灵活组装和拆卸。例如，某生物制药厂采用的快拆式回风墙，使得检修时间大幅缩短了50%，显著提高了维护效率，降低了因维护工作对生产造成的影响。



2. 材料选择



- 防腐蚀：为适应洁净室内复杂的化学环境，回风墙通常选用不锈钢或镀锌钢板等具有良好防腐蚀性能的材料，能够抵御各种化学物质的侵蚀，确保回风墙在长期使用过程中保持结构稳定和功能完好。



- 低产尘：回风墙表面经过光滑处理，犹如打磨后的镜面，有效减少了颗粒物的脱落。这一特性至关重要，因为在洁净室这样对尘埃敏感的环境中，哪怕是微小的颗粒物都可能对生产或实验产生严重影响。低产尘的材料选择，为洁净室的洁净度提供了又一层保障。



三、不同洁净室的应用差异



洁净室类型 回风墙设计特点 关键作用

半导体 高密度回风口，配合FFU 维持单向流，保障光刻精度

生物制药 负压回风，防泄漏设计 防止微生物扩散

医疗器械 可调节风量，适应不同工艺需求 节能与洁净度平衡

食品加工 易清洁结构，防霉抗菌涂层 防止交叉污染



不同类型的洁净室因其工艺特点和生产需求的差异，对回风墙的设计也提出了独特的要求。半导体洁净室需要高密度回风口与FFU配合，以维持精确的单向流，满足光刻工艺对洁净度的严苛要求；生物制药洁净室则侧重于负压回风和防泄漏设计，防止微生物泄漏扩散，保障药品质量安全；医疗器械洁净室可调节风量的回风墙设计，能在满足不同工艺对洁净度需求的同时，实现节能目标；食品加工洁净室的易清洁结构和防霉抗菌涂层，有效防止了食品生产过程中的交叉污染，确保食品安全。



四、维护与管理



1. 定期检测



- 压差测试：定期进行压差测试，确保回风墙内外压差始终符合设计值（如≥5Pa）。压差就像回风墙运行状态的“晴雨表”，一旦压差出现异常，可能意味着回风墙的气流组织或密封性出现问题，需要及时排查和解决，以保证回风墙的正常运行。



- 过滤网更换：根据压差报警或定期计划，及时更换预过滤器。预过滤器在长期使用过程中，会逐渐积累大量的灰尘和污染物，导致过滤效率下降和阻力增大。通过定期更换预过滤器，能够确保回风墙的过滤系统始终保持高效运行，保障空气的洁净度。



2. 故障处理



- 风量不足：当发现风量不足时，需要像一位经验丰富的医生一样，仔细检查风阀开度是否合适以及过滤器是否堵塞。风阀开度不当可能限制了空气的流通，而过滤器堵塞则会增加空气流动的阻力，只有准确找出问题所在并加以解决，才能恢复回风墙的正常风量。



- 漏风：回风墙出现漏风情况，可能是密封条老化或安装存在缺陷。及时修复漏风问题至关重要，因为漏风不仅会影响回风墙的气流组织和洁净室的正压维持，还可能导致外部污染物趁机侵入洁净室，对生产或实验造成严重影响。



五、技术发展趋势



1. 智能化：随着科技的飞速发展，回风墙正朝着智能化方向迈进。集成传感器与控制系统的应用，使其能够实时监测温湿度、压差、风速等关键参数。就像为回风墙赋予了“智慧大脑”和“敏锐感知器官”，它能够根据环境变化自动调节运行参数，实现更加精准高效的控制。例如，某医院手术室采用的智能回风墙，能够根据手术过程中的实际需求，自动调节风量，为手术提供了更加稳定、舒适的环境。



2. 节能化：节能始终是洁净室技术发展的重要方向。回风墙通过采用热回收轮（ERV）或热管技术，进一步提高了能源利用效率，能够将排出空气中的热量或冷量回收并重新利用，大大降低了空调系统的能耗。据数据显示，热回收系统可使空调能耗降低40%以上，为企业实现节能减排目标提供了有力支持。



3. 绿色环保：在追求高效节能的同时，回风墙的设计也越来越注重绿色环保。使用可回收材料，不仅减少了对环境的影响，还响应了可持续发展的号召，使其在保障生产和实验的同时，也为环境保护贡献了一份力量。



六、总结



回风墙，作为洁净室空气循环系统的“动脉”，以其独特的气流组织、节能与污染控制功能，成为保障洁净室稳定运行的关键要素。在设计回风墙时，需要充分考虑洁净室的类型、工艺需求以及能效目标，进行个性化的优化设计。同时，注重维护管理工作，定期检测和及时处理故障，确保回风墙长期可靠运行。随着智能化、节能化和绿色环保等技术趋势的不断发展，回风墙将在未来的洁净室建设中发挥更加重要的作用，为各行业的高质量发展提供坚实的环境保障。
