洁净室吊顶安装在净化工程中占据核心地位，其质量直接关乎洁净室的密封性、洁净度以及后期维护的便利性。接下来，将从设计要求、施工流程、质量控制、常见问题处理以及成本与工期参考等五个方面，全方位深入剖析洁净室吊顶安装的要点。



一、设计要求：精心选材，稳固结构，严密密封



（一）材料选择：适配不同需求



1. 彩钢板：作为洁净室吊顶的主流材料，必须符合GB/T 12754标准。其表面涂层应具备抗菌、耐腐蚀特性，如广泛应用的聚酯涂层，能有效抵御微生物侵蚀和化学物质腐蚀，确保吊顶在长期使用过程中保持良好性能。

2. 岩棉夹芯板：当洁净室对隔热或防火有较高要求时，岩棉夹芯板是理想之选，因其防火等级可达A级，能在火灾发生时提供可靠的防火屏障，保障人员和设备安全。

3. 铝扣板：在顶部管道密集的区域，铝扣板以其便于拆卸检修的优势脱颖而出。它能方便工作人员对吊顶上方的管道和设备进行维护和修理，提高维护效率。

4. 密封胶条：为确保吊顶的密封性，密封胶条应采用硅胶或三元乙丙橡胶（EPDM）材质。这些材料具有出色的耐老化性能，不易脱落，能够长期保持良好的密封效果，防止灰尘、微生物等污染物进入洁净室。



（二）结构强度：承载有力，安全可靠



1. 龙骨设置：吊顶龙骨间距应严格控制在≤1.2m，以确保足够的支撑力。同时，吊顶的承载能力需满足设备、灯具以及检修人员的重量，设计荷载应≥150kg/m²，为吊顶上的各类设施和人员活动提供坚实保障。

2. 吊杆要求：吊杆采用镀锌钢或不锈钢材质，直径≥8mm，以保证其强度。当吊杆长度超过1.5m时，需增加支撑，防止吊杆因过长而产生晃动或变形，影响吊顶的稳定性。



（三）密封性设计：无缝衔接，杜绝漏风



1. 吊顶与墙面交接：吊顶与墙面交接处采用L型收边条进行处理，将缝隙控制在≤0.5mm，并填充密封胶，形成紧密的连接，有效防止灰尘和空气泄漏。

2. 高效过滤器风口：高效过滤器（HEPA）风口四周需进行双层密封处理，这一措施至关重要，能确保在高效过滤空气的同时，防止风口周边漏风，保证洁净室的空气净化效果。



二、施工流程：规范步骤，精准操作



（一）施工准备：精确放线，严格验收



1. 现场放线：依据设计图纸，运用激光水平仪精确标定吊顶标高线，误差需控制在≤±2mm。精准的标高线为后续施工提供了准确的基准，确保吊顶安装的平整度。

2. 材料验收：仔细检查彩钢板的厚度（常见为50mm/75mm）、平整度以及龙骨的规格，保证材料质量符合设计要求，为吊顶的质量奠定基础。

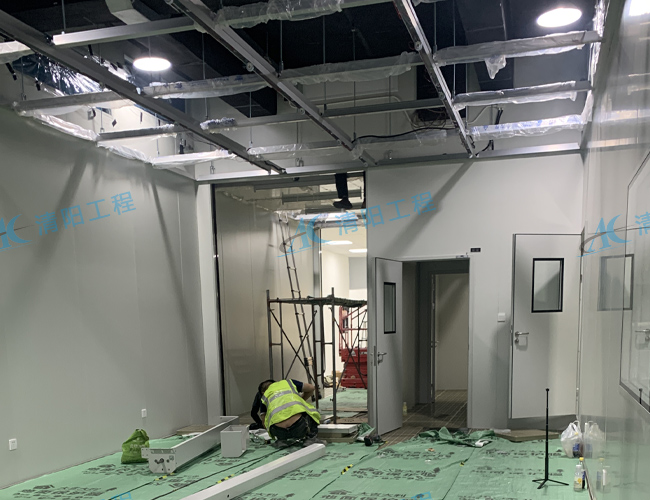

（二）龙骨安装：合理间距，稳固连接



1. 龙骨布置：主龙骨间距≤1.2m，副龙骨间距≤0.6m，通过自攻螺丝进行固定，螺钉间距≤200mm，确保龙骨结构稳固，能够有效承载吊顶重量。

2. 吊杆安装：安装吊杆时，要确保其垂直度偏差≤3mm，在顶部与楼板连接处添加防震垫，增强吊顶的稳定性，减少因震动可能产生的结构损坏。



（三）彩钢板安装：有序拼接，预留检修



1. 拼接方式：彩钢板安装从一端开始，采用“企口拼接”方式，使板与板之间紧密连接。拼接完成后，在板缝处填充密封胶，进一步增强密封性，防止灰尘进入。

2. 检修口预留：按照要求预留尺寸≥600mm×600mm的检修口，并采用可拆卸式框架，方便日后对吊顶上方设备进行检修和维护。



（四）设备集成：预埋安装，密封检测



1. 设备预埋：灯具、风口、消防喷头等设备需在吊顶安装过程中进行预埋，并对其边缘进行密封处理，确保设备与吊顶结合紧密，不影响洁净室的密封性。

2. 过滤器检测：高效过滤器安装完成后，需进行漏风检测。在压差≥500Pa的条件下，要求漏风率≤0.01%，以保证高效过滤器的过滤效果，维持洁净室的空气洁净度。



三、质量控制：严格把关，确保达标



（一）关键检查点：精细检测，确保质量



1. 平整度检查：使用2m靠尺检查吊顶平整度，误差应≤2mm，保证吊顶表面平整，不仅美观，还能避免因不平整导致的积尘和气流不畅问题。

2. 密封性检测：采用荧光剂检测法，对板缝、接口处进行仔细检查，确保无渗漏现象，有效防止空气和污染物泄漏，维持洁净室的洁净环境。

3. 承载测试：随机抽取5%的区域，加载150kg/m²的重量，持续24小时，观察吊顶是否有变形情况。通过承载测试，验证吊顶结构的强度和稳定性，确保其能够满足实际使用需求。



（二）验收标准：参照规范，全面达标



依据GB 50591 - 2010《洁净室施工及验收规范》，吊顶系统需通过以下测试：



1. 洁净度检测：使用粒子计数仪检测洁净度，对于ISO 7级车间，≥0.5μm的粒子数应≤352,000个/m³，确保吊顶安装后不会影响洁净室的空气洁净度。

2. 照度检测：工作区的照度应≥300lx，为工作人员提供充足的照明，保证工作的顺利进行。

3. 压差检测：相邻区域压差应≥5Pa，维持洁净室不同区域之间的气压平衡，防止污染空气的流动。



四、常见问题及处理：精准诊断，有效解决



（一）吊顶变形：查找根源，加固处理



1. 原因分析：吊顶变形可能是由于龙骨间距过大，导致支撑不足；吊杆长度超标，稳定性下降；或者吊顶荷载超限，超出其承载能力。

2. 处理方法：针对这些问题，可采取加固龙骨、缩短吊杆间距的措施，增强吊顶结构的稳定性。同时，合理规划设备布局，减少设备集中荷载，避免局部受力过大。



（二）密封失效：查找漏点，重新密封



1. 原因分析：密封失效通常是由于密封胶老化，失去密封性能，或者板缝拼接不严，导致空气和污染物泄漏。

2. 处理方法：此时需更换老化的密封胶，并重新拼接板缝，采用双道密封工艺，提高密封效果，确保洁净室的密封性。



（三）检修口漏风：修复框架，更换胶条



1. 原因分析：检修口漏风可能是由于检修口框架变形，无法与吊顶紧密贴合，或者密封条脱落，失去密封作用。

2. 处理方法：处理时需更换高弹性密封条，增强密封性能，并加固检修口框架，使其恢复正常形状，确保检修口的密封性。
