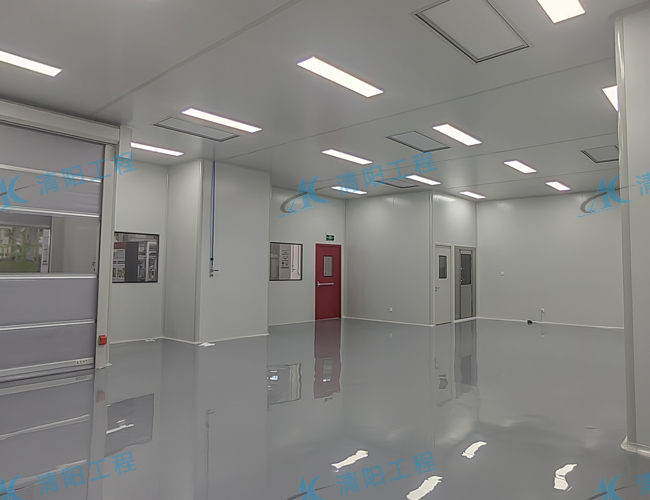

十万级净化车间作为电子、医药、食品等行业的基础生产环境，其建设质量直接影响产品合格率与生产稳定性。需以ISO 14644-1与GB 50591-2025为核心框架，通过设计阶段的科学规划、施工阶段的精准管控、调试阶段的性能验证及运维阶段的持续优化，构建"稳定达标、高效低耗、可追溯"的洁净环境体系。每个环节都需平衡技术规范与实际生产需求，实现从工程建设到生产运营的无缝衔接。
一、设计阶段：标准导向的精准规划
1. 洁净度与工艺需求的深度匹配
- 核心参数锚定：
- 粒子控制：静态≥0.5μm粒子≤3,520,000个/m³，≥5μm粒子≤29,300个/m³；动态允许≤3倍静态值（ISO 14644-1明确要求）
- 行业特化指标：
- 电子行业：需额外控制静电（表面电阻10⁶-10⁹Ω）、温湿度（22±1℃，45-55%RH）
- 医药行业：微生物指标（浮游菌≤100CFU/m³，沉降菌≤3CFU/皿）
- 食品行业：强化排水坡度（1.5-2%）与消毒设施（紫外线+臭氧）
- 分级分区策略：
按工艺污染风险划分三级区域：
- 高风险区（如灌装、精密组装）：维持静态标准，设置局部FFU
- 中风险区（如混合、检测）：动态≤2倍静态值
- 低风险区（如原料暂存）：动态≤3倍静态值
效益 ：比全区域高标准设计降低15-20%成本
2. 气流组织与空间布局优化
- 气流模式设计：
- 非单向流（乱流）系统：采用"上送下回"模式，送风口均匀布置（覆盖率≥60%），回风口位于侧墙下部（距地30-50cm）
- 关键参数：换气次数15-25次/h（电子行业取上限），风速0.2-0.5m/s，避免局部涡流（通过CFD模拟验证）
- 人物流线规划：
- 人员路径：更衣→洗手消毒→风淋（≥30秒）→缓冲→洁净区（单向不可逆）
- 物料路径：外清→传递窗（紫外线15分钟消毒）→内清→洁净区
- 核心原则：人流与物流交叉角度≥90°，避免交叉污染
3. 材料与系统的合规选型
系统类别 推荐材料/设备 关键性能指标 淘汰选项
围护结构 50mm岩棉夹芯彩钢板（0.426mm镀锌层） 燃烧性能A1级，耐盐雾≥500小时 普通EPS夹芯板（燃烧性能B级）
地面系统 环氧防静电自流平（2mm） 抗压强度≥80MPa，耐磨性≥3.0L/m㎡ 普通水磨石（易产尘）
净化系统 初效G4+中效F8+高效H13 总过滤效率≥99.97%（对0.3μm粒子） 省略中效过滤（导致高效寿命缩短50%）
空调系统 变频恒温恒湿机组 控温精度±0.5℃，除湿量≥2kg/h·kW 定频空调（能耗高30%）
- 细节设计亮点：
- 阴阳角采用R50mm圆弧过渡（减少积尘死角）
- 风管选用304不锈钢（厚度≥0.8mm），氩弧焊后电解抛光（内壁Ra≤1.6μm）
- 灯具与风口集成设计（减少吊顶开孔，降低漏风风险）
二、施工阶段：毫米级精度的过程管控
1. 施工准备的洁净化管控
- 现场预处理：
- 土建验收后，用HEPA过滤器吸尘器清扫≥3次，墙面地面用去离子水擦拭
- 设置三级隔离：材料区（ISO 9级）→加工区（ISO 8级）→施工区（ISO 7级），各区设风幕隔离
- 人员管理：施工人员需经风淋，穿戴无尘服（发尘量≤0.5个/分钟）
- 技术准备：
- 三维激光扫描建模（精度±2mm），排查与设计偏差
- 材料验证：彩钢板需提供抗菌检测报告（抗菌率≥99%），过滤器附DOP证书
2. 关键工序的质量控制
- 围护结构安装：
- 彩钢板：垂直度偏差≤3mm/2m，平面度≤2mm/2m，接缝用食品级硅酮胶（宽度5-8mm，表面平滑）
- 门窗：气密门安装后缝隙≤1mm，玻璃胶平滑无气泡（防积尘）
- 地面施工：
环氧自流平工艺流程：
基层打磨（Ra≤3.2μm）→ 导电底漆→ 铜箔网格（600×600mm）→ 中涂→ 防静电面涂
关键控制点 ：
- 基层含水率≤8%（避免后期起鼓）
- 铜箔搭接≥50mm，接地电阻≤1Ω（四极法测量）
- 净化系统安装：
- 风管制作：采用无尘车间切割，焊接后内窥镜检查（无焊渣），压力测试（1000Pa下漏风率≤0.1%）
- 高效过滤器：安装前风管吹扫24小时（风速≥10m/s），液槽密封（硅胶液深度≥8mm），DOP检漏泄漏率≤0.01%
3. 过程质量的三级验证
- 班组自检：每道工序完成后，用自检表核查（如彩钢板垂直度、焊缝质量）
- 监理巡检：关键节点（如过滤器安装、接地测试）旁站监督，留存影像记录
- 第三方抽检：施工中期进行风管漏风率测试（≤0.5%）、接地电阻复测
三、调试与验收：数据驱动的性能验证
1. 系统调试的全参数校准
- 空气动力平衡：
- 风量调试：各风口风量偏差≤±10%（用热线风速仪）
- 压差梯度：洁净区相对非洁净区正压10-15Pa，相邻区域压差≥5Pa（微压差计精度±0.1Pa）
- 自净时间：发烟测试验证，从10倍标准浓度降至达标≤15分钟
- 环境参数校准：
- 温湿度：连续24小时监测，波动≤±0.5℃/±2%RH
- 噪声：空态≤60dB(A)（声级计测量）
- 静电：表面电压≤50V（静电电压表）
2. 验收检测与合规确认
- 第三方检测项目：
检测项 标准依据 合格指标 检测工具
悬浮粒子 GB/T 16292-2020 ISO 8级静态标准 激光粒子计数器（0.1μm分辨率）
浮游菌 GB/T 16293-2010 ≤100CFU/m³ 安德森采样器
高效过滤器 GB/T 6165-2008 泄漏率≤0.01% DOP检测仪
- 文档交付要求：
需包含设计图纸、材料证书、施工记录、检测报告、操作手册（俗称"五套资料"），确保可追溯性
四、运维阶段：长效稳定的管理体系
1. 日常监测与维护计划
- 周期性监测：
- 每日：温湿度、压差记录（自动生成报表）
- 每周：过滤器阻力检查（初效≤50Pa，高效≤250Pa）
- 每月：表面电阻测试、地面清洁度检查
- 每季度：第三方粒子计数检测（动态状态）
- 过滤器更换策略：
- 初效：1-3个月（阻力达初阻力2倍）
- 中效：3-6个月
- 高效：1-2年（DOP检测泄漏率超0.01%时立即更换）
2. 人员管理与应急处置
- 准入控制：
- 洁净服穿戴规范：帽子全覆盖头发，口罩贴合面部，鞋套无外露
- 培训考核：需掌握风淋流程、静电防护、应急处理（如过滤器报警）
- 应急预案：
- 停电：启用备用电源（确保空调持续运行≥4小时）
- 粒子超标：立即隔离区域，排查过滤器、气流故障
- 静电超标：启动备用离子风机，增加湿度至50-55%RH
3. 节能与智能化升级
- 节能措施：
- 非生产时段：换气次数降至50%，温度允许±2℃波动（节电30%）
- 热回收系统：回收排风热量预热新风（节能25%）
- 智能监控：
加装IoT系统（投资约150元/㎡）实现：
- 实时监测粒子、温湿度、压差（数据秒级上传）
- 异常自动报警（声光+短信）
- 能耗分析与优化建议
回报 ：减少人工成本40%，故障响应时间缩短至30分钟内
