百级也就是ISO5级无尘车间，对空气流动的方式要求特别严格，最核心的硬性标准就是必须用单向流，也叫层流。简单来说就是靠“活塞式”的送风方式，快速把工作区域的灰尘、污染物直接推走，保证车间洁净。下面给大家通俗讲清楚具体的气流要求、参数和注意事项。

一、核心气流形式：必须用单向流（层流）

百级洁净车间一定要用单向流，市面上最常用的是垂直单向流。

具体原理很好理解：车间天花板铺满FFU高效送风单元，干净的空气从上往下垂直吹下来，再通过地面的高架地板回风，全程气流均匀、方向一致，平行流动。

这么设计的目的很简单：彻底避免空气打旋、出现气流死角，工作人员操作、设备运行产生的污染物会被立刻带走，不会在车间里横向扩散、交叉污染。

除了最主流的垂直单向流，少数特殊设备、专用工作台场景，会用到水平单向流，也就是一侧墙面送风、对面墙面回风。但全屋百级净化的方案，基本都是垂直单向流。

二、关键风速参数：不靠换气次数，只看断面风速

很多人会搞错，百级车间的洁净度不是靠换气次数判断的，核心看断面风速，风速达标，洁净度才达标。

常规标准里，ISO5级车间的断面风速标准是0.36-0.54m/s。不同行业规范会有小幅调整，有的标准参考范围是0.3-0.5m/s，也有0.2-0.5m/s的，具体可以根据生产工艺和设计要求微调。

风速千万不能乱调，太高太低都有问题：

风速太低的话：压制不住设备散热产生的气流、人员操作带起的粉尘，污染物会停留在工作区散不走，洁净度直接不达标。

风速太高的话：车间耗电成本大幅增加，还会把平稳的层流打乱，变成紊乱的湍流，影响光刻、精密灌装这类高精度生产工艺。

三、配套硬件要求：硬件到位，气流才能稳定

想要维持标准的单向层流，光调参数没用，配套硬件必须达标，缺一不可。

1. FFU吊顶覆盖率：百级车间吊顶的FFU送风单元覆盖率，常规要求不低于80%，设备边缘离墙面的距离不能超过300mm。如果是光刻、晶圆检测这种超高精度场景，需要100%铺满FFU，保证每个区域送风均匀一致。

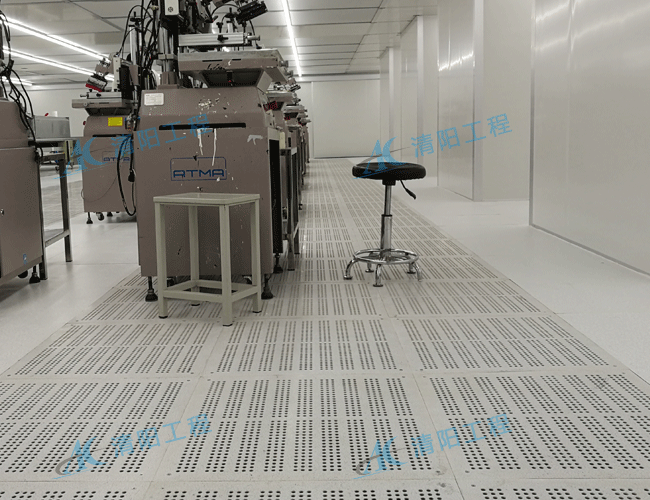

2. 高架地板回风：百级车间基本必须用开孔率15%-25%的高架地板做下回风。如果没有这套配置，从上往下的垂直气流会被打乱，出现气流偏移、打旋的情况，稳定的层流彻底失效，洁净度根本无法保证。

四、验收标准：两项核心测试，过关才算合格

车间完工验收时，必须做两项气流相关测试，确认气流系统达标。

1. 烟雾可视化测试：通过烟雾直观观察气流走向，确认空气是均匀单向流动的，没有回流、打转、静止不动的死角区域。

2. 高效过滤器检漏：所有HEPA/ULPA高效过滤器，都要逐台做PAO检漏测试，确保安装密封严实、没有漏风，过滤器穿透率必须≤0.01%。

五、常见设计误区，一定要避开

1. 别用换气次数算风量：千万不能用普通空调的换气次数标准来设计百级车间，计算风量的唯一标准就是截面风速。

2. 不能用普通空调方案：百级车间对温湿度精度要求极高，比如光刻区域需要稳定在22±0.5℃，普通单体空调完全达不到标准。正规方案是MAU新风处理机组+FFU送风单元+DCC干式冷却盘管的独立控制系统。



简单概括一下百级无尘车间的气流核心要求：核心采用顶送下回的垂直层流，风速精准控制在0.3-0.5m/s左右；依靠高覆盖率FFU吊顶+高架地板的硬件组合，保证气流稳定；最后通过烟雾测试和过滤器检漏完成验收，全程避开普通空调、换气次数测算的误区，才能保证车间稳定达到百级洁净标准。
