洁净室桥架安装可是个精细且关键的活儿，得严格按照施工规范来，这样才能保证电气系统安全稳定地运行。



一、施工准备



1. 材料准备



- 桥架及其附件必须得是经过表面处理的定型产品，而且型号、规格得跟设计要求完全匹配。金属桥架的内外要光滑平整，不能有棱刺，也绝不能出现扭曲、翘边等变形的情况。



- 同时，像膨胀螺栓、吊杆、横担等所需的工具和材料也得提前准备妥当。



2. 现场条件准备



- 预留孔洞、预埋铁件都得全部完工，顶棚和端面的装饰也得都做完。



- 施工图纸和技术资料必须齐全，技术、安全以及消防措施也都要落实到位。



- 主要施工机具也得准备齐全，万事俱备，只欠东风啦。



二、施工安装作业



1. 作业程序



- 整个安装流程依次是弹线定位→顶埋吊件（预留空洞，膨胀螺栓安装）→支吊架固定→桥架安装。每个步骤都紧密相连，环环相扣。



2. 弹线定位



- 要依据设计图纸来确定桥架的安装线路位置，然后用墨斗沿着墙壁、顶棚和地面等在桥架的安装位置弹出轮廓线。



- 按照设计图要求以及施工验收规范规定，配线槽盒要是和水管同侧上下敷设，原则上安装在水管的上方；要是与热水管、蒸汽管平行上下敷设，那就得敷设在热水管、蒸汽管的下方，要是实在有困难，也能敷设在上方，但相互间的小距离必须符合规定。这可是为了避免不同管线之间相互影响哦。



3. 支吊架安装



- 安装方式与规格：支吊架采用组装连接，托架长度是桥架和线槽的宽度再加150mm。要注意哦，在洁净室内，支吊架不能在土建结构上随便打孔安装。要是实在没办法非得打孔，那对于所有孔洞内的灰尘，得用吸尘器清扫干净，接着注入密封胶，再使用膨胀螺栓进行连接加固。桥架的托架都用镀锌C型钢，常见型号有C2541、C2025，特殊情况下可以选用CB2541；吊杆则都用8 - 12mm的镀锌通丝，间隔在1.5 - 3m之间。防晃支架用C型钢直接组合连接，还能当作一付托架使用呢。



- 安装要求：支吊架得安装得结结实实，保证横平竖直。固定支点的间距不能大于1.5 - 2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头三端的500mm以内得设置固定支点，而且每10 - 15m就得设防晃支架，并且得采用C型钢机械连接方式固定，绝对不能焊接哦。



- 安装高度：桥架距离楼板不能小于150 - 200mm，距离地面的高度不能低于100 - 150mm，这样的高度设置既安全又合理。



- 特殊安装：要是用万能吊具进行安装，就得采用定型产品对桥架进行吊装，而且得有各自独立的吊装卡具或支撑系统，确保安装稳固。



4. 金属膨胀螺栓安装



- 适用范围：金属膨胀螺栓适用于C5以上的混凝土构件及实心砖墙，空心砖墙可不行哦。



- 安装步骤：首先，沿着墙壁或顶板根据设计图弹线定位，把固定点的位置标出来；接着，根据支架或吊架承受的荷重，挑选相应的金属膨胀螺栓及钻头，要注意所选钻头的长度得大于套管的长度，打孔的深度要正好能将套管全部埋入墙内或顶板内，表面还得平齐；然后，埋好螺栓，用螺母配上相应的垫圈，把支架或吊架直接固定在金属膨胀螺栓上。



5. 桥架安装



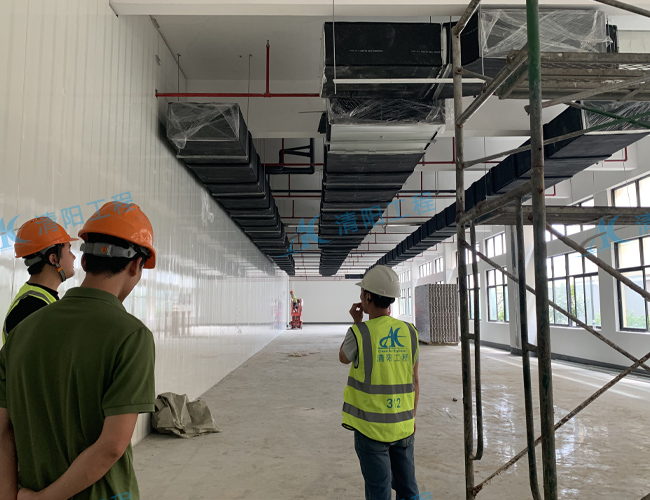

- 外观与清洁：桥架得平整，不能有扭曲变形，内壁不能有毛刺，各种附件必须齐全。桥架的接口要平整，接缝处得紧密平直。盖板装上后得平整，不能有翘角，出线口的位置一定要准确。进入洁净室（区）的桥架得擦拭得干干净净，外加工预制桥架得根据尺寸在洁净室外加工好，清洁完毕后用塑料薄膜包装好，再运到洁净室内安装，保证桥架在安装前不受污染。



- 连接要求：桥架的连接螺栓要从里向外穿，这是为了防止螺栓刮伤电缆，连接板两端至少得有2个带防松螺母或防松垫圈的连接固定螺栓，确保连接牢固。



- 变形缝处理：桥架经过建筑物的变形缝时，桥架本身得断开，桥架内用内连接板搭接，但不需要固定。保护地线和桥架内导线都得留有补偿余量，这样能应对建筑物变形带来的影响。



- 吊顶与孔洞处理：桥架要是需穿吊顶进入洁净室，得在吊顶处断开，在顶板上开适合电缆穿过的圆孔，等电缆敷设完后，要做好防火封堵，同时别忘了做好接地连接。桥架穿预留孔洞时，可千万别把穿过墙壁的桥架电缆和墙上的孔洞一起抹死。敷设在竖井内和穿越不同防火区的桥架，都得设有防火隔堵。电缆桥架穿墙防火隔堵的做法是：防火枕要按顺序依次摆放整齐，防火枕与电缆之间的间隙要小于1cm。



三、保护接地线



要按照设计要求把保护接地线敷设在桥架内侧，接地处螺栓直径不能小于5mm；根据实际需要加上桥架穿墙防火隔堵平垫和弹垫，然后用螺母压接牢固。要是镀锌桥架连接之间有6个带弹簧垫片的螺栓固定，那就可以不做跨接地线。桥架所有非导电部分的铁件都得相互连接和跨接，让它们成为一个连续导体，并且做好整体接地，这样才能保证电气安全。



四、成品保护



在安装桥架的时候，一定要注意保持墙面和顶棚的清洁。安装完成后，桥架盖板得齐全平实，一个都不能少，绝对禁止施工人员把桥架当成脚手架随意踩踏，也不能随意拆卸、挪动支吊架和桥架；而且不能再进行喷涂等作业，防止桥架外观被破坏，毕竟咱们辛辛苦苦安装好的，得好好保护起来。



五、桥架安装质量检查



1. 桥架的规格、安装位置必须得符合设计要求和有关规范的规定，这是基本的要求啦。



2. 桥架得固定得稳稳当当，横平竖直，布置得合理，盖板不能有翘角，接口要严密整齐，拐角、转角、丁字连接、转弯连接都得正确严实，桥架内外都不能有污染，这样才符合高质量的标准。



3. 按照规定对质量检查做好记录，以便日后追溯和查验。



六、桥架安装质量问题及处理



1. 支架与吊架固定不牢



- 原因：有可能是金属膨胀螺栓的螺母没拧紧，或者是焊接部位开焊了。



- 处理方法：及时把螺栓的螺母拧紧，把开焊的地方重新焊牢；要是金属膨胀螺栓固定不牢，或者吃墙过深、出墙过多，钻孔偏差过大造成松动，那就得及时修复；要是支架或吊架的焊接处没做防腐处理，就得赶紧补刷漏刷处的防锈漆。



2. 保护接地线问题



- 问题：保护接地线的线径和压接螺栓的直径不符合要求。



- 处理方法：全部按照规范要求进行完善修改，确保符合标准。



3. 桥架变形缝处理不当



- 问题：桥架穿过建筑物的变形缝时没做处理。



- 处理方法：按照规定对穿越变形缝的桥架断开底板，在变形缝的两端加以固定，保护地线和导线都要留有补偿余量。



4. 其他问题



- 问题：桥架接口处不平齐，桥架盖板有残缺，桥架与管连接处的护口破损遗漏，暗敷桥架没做检修人孔。



- 处理方法：对这些问题进行调整、补充完善，让桥架安装达到完美状态。
