洁净室空调换气原理-清阳工程

2025-07-16 17:10 昆山清阳净化系统工程有限公司

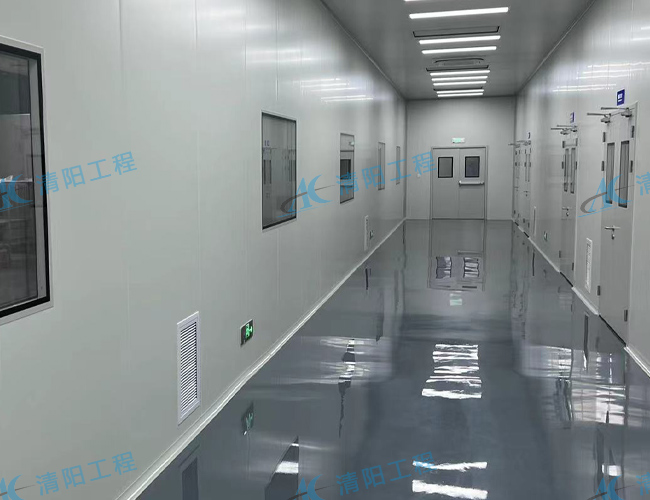

洁净室空调换气系统旨在通过正压送风与负压排风的协同运作，结合多级过滤、气流组织设计等关键环节，动态清除空气中的微粒、微生物及化学污染物，持续保障洁净室环境契合工艺要求。



一、换气方式：正压送风与负压排风协同



1. 正压送风

- 原理阐述：借助送风机将室外新风依次经过初效、中效、高效（HEPA/ULPA）三级过滤，随后送入洁净室。这一过程使室内气压高于外部区域，如走廊或室外，构建起物理隔离屏障，有效抵御外部污染的侵入。

- 关键设备：新风机组（MAU）、循环空调箱（RCU）、空气处理机组（AHU）等设备共同协作，实现新风的过滤与输送。

- 实际效果：维持洁净室处于正压状态，一般保持在 +5 - 15Pa，确保空气单向流动，更大降低交叉污染的风险，为洁净室营造稳定的洁净环境。

2. 负压排风

- 原理说明：排风机将洁净室内含有微粒、化学污染物等的废气通过排风管道排至室外，在室内形成负压环境，从而防止污染在室内扩散。

- 相关设备：排风机、排风管道以及高效排风口等设备，确保废气高效排出。

- 作用成效：与正压送风相互配合，实现空气的循环更新，同时精准控制室内压力梯度，维持洁净室空气环境的稳定性。

3. 风量与风速调整

- 调整依据：依据洁净室的面积大小、洁净等级标准以及具体工艺需求，灵活且动态地调节送风机和排风机的风量与风速，确保换气次数满足相应标准。例如，Class 1 - 10的洁净室通常要求换气次数≥300次/小时。

- 重要意义：恰当的风量与风速至关重要，风量不足会致使污染在室内积聚，而风量过大则可能引发湍流，破坏洁净室的空气环境。



二、空气处理流程：多级过滤与温湿度控制



1. 多级过滤系统

- 初效过滤：作为过滤的第一道防线，主要拦截如毛发、纤维等大颗粒尘埃，为后续过滤器提供保护，延长其使用寿命。

- 中效过滤：进一步对中等粒径颗粒，如花粉、灰尘等进行过滤，提升空气的洁净程度。

- 高效过滤（HEPA/ULPA）：具备非常高的过滤效率，≥99.97%，能够有效去除细菌、病毒以及超细颗粒物，如0.1μm的微粒，确保送入洁净室的空气达到非常高的洁净标准。

- 整体意义：通过逐级过滤，从大颗粒到微小颗粒，层层把关，为洁净室提供高纯度的洁净空气，满足生产工艺对空气质量的严格要求。

2. 温湿度控制

- 温度范围：不同行业对洁净室温度要求有所差异，电子行业通常控制在18 - 26℃，医药行业则一般控制在20 - 25℃。适宜的温度可避免材料因温度变化而变形，以及设备因温度异常而出现故障。

- 湿度范围：电子行业湿度一般保持在45% - 65%，医药行业湿度要求可能更低，如30% - 50%。合理的湿度控制可有效防止静电产生以及微生物滋生，确保产品质量不受影响。例如，在芯片制造过程中，湿度过高容易导致静电积累，对芯片造成损害。

- 控制设备：表冷器、加热器、加湿器、除湿器等设备协同工作，精确调节洁净室内的温湿度。

- 重要意义：温湿度的稳定对产品性能影响显著，微小的温湿度波动都可能对生产工艺产生不利影响，因此精准控制温湿度至关重要。

3. 气流组织设计

- 层流（单向流）：空气以均匀的速度单向流动，如同“活塞效应”，能够有效减少污染物在空气中的停留时间。这种气流方式适用于对洁净度要求非常高的场景，如手术室、微电子车间等。

- 湍流（非单向流）：通过合理规划送风与回风口的布局，利用混合气流对污染物进行“稀释”。虽然其洁净度保障程度相对较低，但适用于一些对洁净度要求稍低的场合。

- 设计意义：优化气流路径，使空气在洁净室内合理流动，更大限度减少污染物的滞留时间，维持洁净室的洁净环境。



三、压力控制与区域隔离



1. 压差管理

- 压差设定：在洁净区与非洁净区或不同洁净等级区域之间维持一定的压差，一般为 +5 - 10Pa，以此防止污染渗透。

- 特殊场景：在生物安全实验室等污染风险较高的区域，通常设置为负压，有效阻止内部污染物向外溢出，保障外部环境安全。

- 重要意义：通过精准的压力梯度控制，实现不同区域的物理隔离，显著降低交叉污染的风险，确保各个区域的环境不受外界干扰。

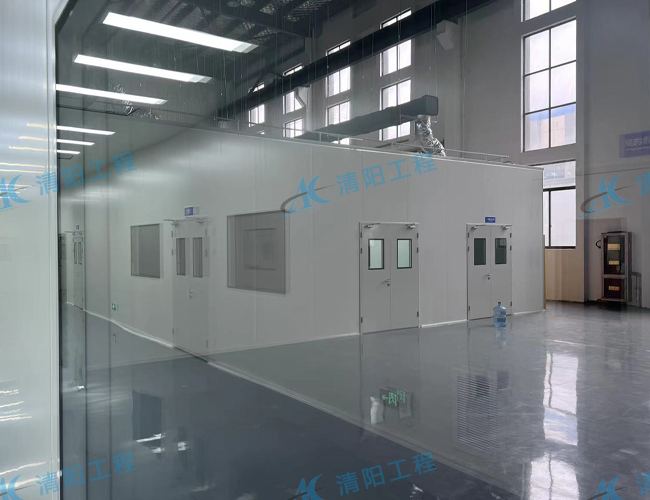

2. 区域隔离技术

- 人员进入控制：气密门和风淋室是人员进入洁净室的重要关卡。人员在进入前需通过风淋室，利用高速气流吹落表面尘埃，而气密门则有效防止空气泄漏，确保洁净室的密封性。

- 物料进入处理：传递窗和缓冲间用于物料进入洁净室的处理。物料在进入前需经过净化处理，如擦拭、真空包装等，减少外部污染的引入。

- 全面意义：从人员、物料、设备等多个方面全面阻断污染源，全方位保障洁净室的洁净环境。



四、特殊行业附加控制



1. 化学污染物控制

- 监测需求：在半导体行业中，氨气（NH₃）、磷酸（H₃PO₄）等化学物质的浓度对生产过程影响重大，因此需要借助气相色谱仪进行实时检测。

- 处理方式：通过集成化学过滤单元或采用活性炭吸附装置，分解挥发性有机物（VOCs），有效去除化学污染物，保障生产环境的化学纯度。

2. 静电控制

- 电阻标准：将表面电阻控制在10⁶ - 10⁹Ω，人体综合电阻≤35MΩ，防止因静电吸附微粒而对产品造成污染。

- 控制设备：运用防静电地板、离子风机、防静电服等设备和用品，全面构建静电防控体系，降低静电对洁净室环境的影响。



五、自动控制系统与安全机制



1. 参数实时监测：借助高精度传感器实时监测温湿度、压差、微粒浓度等关键参数，一旦参数偏差超出设定范围，系统将自动报警。报警功能涵盖通讯故障、温度/湿度超限、系统风速故障等多种情况，确保操作人员及时掌握系统运行状况。

2. 防火与联锁控制：当送风管和回风管温度超过70℃时，系统将自动停止运行，并迅速启动消防警报，保障洁净室的消防安全。同时，设备之间具备联锁机制，开机顺序为新风电动阀→送风机→排风电动阀→排风机，停机顺序相反，有效防止设备因操作不当而损坏。

3. 意外停电保护：在意外停电情况下，新风、排风阀通过UPS供电自动复位，防止室外空气倒灌，避免对洁净室环境造成污染。
