净化车间缓冲区作为不同洁净等级区域的"过渡枢纽"，其核心价值在于构建"梯度式污染拦截"屏障，通过物理隔离、气流调控与净化流程的协同，实现高洁净区与低洁净区的安全衔接。以下从功能机制、设计标准到应用场景展开系统说明。



一、缓冲区的功能定位与分类体系



核心功能边界



缓冲区是介于洁净度差异区域（如ISO 5级与ISO 7级）之间的受控空间，通过双级隔离（物理隔断+气流屏障）阻止污染物直接迁移，同时承担人员/物料的预处理功能，确保进入高洁净区的载体符合洁净要求。其设计需满足"双向防护"：既防止低洁净区污染高洁净区，也避免高洁净区物料/气流被外部干扰。



分类与适用场景



类型 核心功能 典型配置 适用场景

气闸室 人员/大件物料通道，双门互锁 电磁联锁门、独立空调、压差监控 医药无菌车间、半导体光刻区

传递窗 小件物料传递，表面消毒 紫外线灯、高效过滤器、互锁装置 实验室样品传递、电子元件转运

更衣缓冲区 人员洁净度升级，分级更衣 多级更衣间、风淋室、消毒设施 所有需人员进入的高洁净区入口

工艺缓冲区 工序间环境过渡，参数梯度调节 独立送回风、温湿度渐变控制 生物医药冻干区与灌装区间



二、污染防控的核心机制



1. 气流屏障与压力梯度控制



- 三级压力体系：高洁净区（+15Pa）→缓冲区（+10Pa）→低洁净区（+5Pa）→室外（0Pa），相邻区域压差≥5Pa，确保气流单向流动（通过CFD模拟验证流线无逆向）。

- 独立风系统：缓冲区需配置独立送回风，送风量比回风量高10-20%以维持正压，送风经中效过滤（F8级），确保自身洁净度不低于相邻低洁净区等级。

- 防涡流设计：气流组织采用顶送侧回，送风口与回风口对角布置，风速0.2-0.3m/s，避免角落形成涡流区（可通过烟雾测试验证）。



2. 人员/物料净化流程



- 人员动线净化：

非洁净区→一次更衣（脱外衣、换洁净鞋）→洗手消毒（60℃热水+免洗消毒液）→二次更衣（穿无菌服、戴口罩/手套）→风淋室（风速≥22m/s，吹淋20-30秒）→缓冲区→高洁净区。

关键控制点：无菌服需覆盖全身（连帽、连体、袜套一体化），风淋时间需确保去除90%以上表面附着微粒。

- 物料传递控制：

- 大件物料：经气闸室，先关闭外侧门，开启紫外消毒（30分钟）或雾化消毒（过氧化氢浓度500ppm），再开启内侧门进入高洁净区。

- 小件物料：通过传递窗，内置高效过滤器（H13级）形成局部单向流，传递前后各消毒15分钟，确保表面微生物≤1CFU/100cm²。



3. 物理隔离与互锁保障



- 双门互锁：气闸室与传递窗的门采用电气联锁（响应时间≤0.5秒），确保一扇门开启时另一扇门强制锁定，门缝泄漏率≤0.1m³/h（按GB/T 14172测试）。

- 材料密封：围护结构用50mm厚彩钢板（岩棉芯材，防火A级），接缝处连续施打防霉密封胶（耐温-30~80℃），墙角圆弧处理（R≥50mm），避免积尘。



三、设计标准与技术参数



1. 空间与设施规格



- 气闸室：最小尺寸≥1.2m×1.5m（单人），双人使用需≥2.0m×1.5m，门宽≥0.8m，配备观察窗（双层钢化玻璃，防结露）。

- 传递窗：尺寸根据物料定制（常见600mm×600mm×600mm），内壁304不锈钢（厚度≥1.2mm），圆角处理，配备紫外灯（功率≥30W，照度≥70μW/cm²）。

- 风淋室：内部尺寸≥1.0m×1.0m×2.1m，喷嘴数量≥12个（均匀分布），吹淋时间可设定（15-60秒），配备HEPA过滤器（对0.3μm颗粒效率≥99.97%）。



2. 环境参数控制



- 温湿度：与高洁净区保持一致（如医药车间22±2℃，45-65%RH），波动幅度≤±1℃/±5%RH，避免对高洁净区造成扰动。

- 洁净度：缓冲区自身洁净度需比低洁净区高1个等级（如连接ISO 7级与ISO 5级时，缓冲区需达ISO 6级），≥0.5μm粒子≤352,000个/m³。



3. 监控与报警系统



- 实时监测：配置压差传感器（精度±0.1Pa）、温湿度变送器（精度±0.5℃/±3%RH），数据上传至中控系统，存储周期≥3年。

- 报警机制：当压差偏离设定值±2Pa、温湿度超标时，触发声光报警（85dB），同时在中控屏显示异常位置。



四、施工与验收要点



1. 施工管控



- 洁净施工：采用无尘切割（湿法作业）、真空吸尘，施工工具需经风淋后进入，每日施工完毕用75%酒精清洁表面。

- 密封测试：彩钢板接缝需做气密性测试（压力衰减≤10%/h），门密封条压缩量≥3mm，确保关闭后无泄漏。



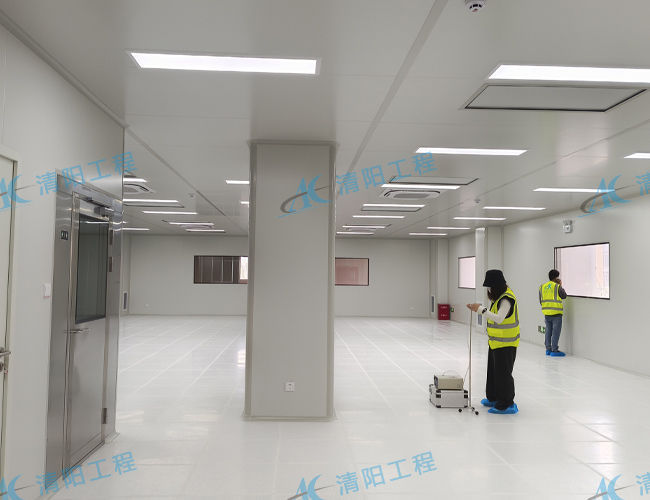

2. 验收标准



- 功能验证：双门互锁测试（100次启闭无故障），风淋室风速均匀性（偏差≤10%），传递窗紫外照度（距灯管1m处≥70μW/cm²）。

- 环境检测：静态下洁净度达标（粒子计数、沉降菌测试），压力梯度稳定（连续24小时监测无超标）。



五、典型行业应用与定制方案



生物医药行业



- 无菌灌装车间：在灌装区（ISO 5级）与轧盖区（ISO 7级）间设置气闸室，配备动态消毒装置（VHP过氧化氢），确保人员进入前微生物负荷≤10CFU/人。

- 细胞培养室：传递窗需具备穿透式灭菌功能（如121℃蒸汽灭菌），避免培养基污染。



半导体行业



- 光刻区缓冲区：需控制静电（地面电阻10⁶-10⁹Ω），风淋室加装离子风嘴，确保人员进入后静电电压≤50V。

- 晶圆传递：气闸室配备FFU（风机过滤单元），维持ISO 5级局部洁净度，避免微粒附着晶圆表面。



食品无菌包装



- 灌装间缓冲区：更衣流程需增加鞋靴消毒（82℃热水浸泡），风淋时间延长至30秒，确保去除毛发、皮屑等生物污染物。



净化车间缓冲区的设计需打破"简单过渡空间"的认知，将其视为"动态净化单元"，通过气流梯度、净化流程、监控系统的三维协同，实现污染风险的可控化。企业需根据产品洁净需求（如无菌要求、微粒敏感度）定制缓冲方案，在满足GMP、ISO 14644等标准的同时，兼顾操作便捷性与能耗平衡，最终构建全流程的洁净防护网络。
