光学仪器生产对环境的要求非常严苛，0.1μm的尘埃颗粒即可导致镜片划伤或镀膜缺陷，0.5℃的温差可能引发光学元件尺寸偏差。因此，光学仪器净化车间的设计施工需要以“超洁净、低干扰、高稳定”为核心，构建全参数精准控制体系。以下从设计标准、核心参数控制、施工要点及验收运维四个维度进行系统阐述。



一、洁净度等级与分区设计

1. 洁净度梯度规划

光学仪器净化车间根据工艺需求，通常划分为不同洁净等级区域：



核心加工区（ISO 5级/百级）：适用于光刻镜头装配、激光晶体加工、高精度镀膜腔室。控制指标为≥0.5μm粒子≤3,520个/m³，需采用垂直单向流设计，FFU覆盖率≥80%，风速0.4-0.5m/s。

精密装配与检测区（ISO 6级/千级）：适用于光学元件清洗、半成品检测、模具存放。换气次数40-60次/h，采用混合流设计（顶送侧回）。

辅助区（ISO 7-8级/万级-十万级）：适用于原料脱包、外包装、人员更衣缓冲。换气次数15-20次/h，与洁净区保持≥5Pa正压。



2. 功能动线设计

人流与物流需严格分离，防止交叉污染：



人流路径：普通更衣→防静电更衣→风淋（≥20m/s风速，吹淋30秒）→ISO 8级缓冲→ISO 7级过渡→ISO 5级核心区，全程单向流动，每个区域设置互锁门。核心区入口增设静电释放柱，人员接触后体表静电电压≤100V方可进入。

物流路径：外包装拆除→表面消毒（75%异丙醇擦拭）→物流风淋室→ISO 8级暂存→传递窗（双扉互锁）→ISO 5级洁净区。



二、核心环境参数控制技术

1. 温湿度微环境调控

光学仪器对温湿度极为敏感，需分级精准控制：



核心加工区：温度20±0.5℃，湿度45±5%RH，采用精密恒温恒湿机组（PID控制），配备露点传感器（精度±0.2℃），确保每小时温湿度波动≤±0.3℃/±2%RH。

镀膜区：温度22±0.3℃，湿度35±3%RH，通过蒸汽加湿控制湿度，防止水汽影响膜层附着力。

精密装配区：温度22±0.5℃，湿度45±5%RH，振动等级需达到VC-B级。



控温方案建议采用“集中空调+局部精密空调”组合模式，核心区加装FFU集成式温控单元，实现±0.1℃局部控温。

2. 防静电与微振动控制

防静电设计：



地面采用导电胶黏剂铺设PVC防静电地板（表面电阻10⁶-10⁹Ω），接地铜带网格间距≤1.5m，接地电阻≤1Ω，确保静电消散时间＜2秒。

在ISO 5级区每3m布置1台离子风扇，确保工作区静电电压≤50V，离子平衡度±15V以内。



微振动控制是光学车间的核心难点，与电子车间有本质区别：



建筑层：核心设备区域采用浮筑地面（弹簧减震器+橡胶垫），振动传递率≤20%，隔绝外界振动。

设备层：光刻机、精密磨床等设备安装主动减震器（频率范围1-100Hz），将振幅控制在≤0.1μm。

管道层：空调风管和给水管道全部采用柔性连接，避免设备振动通过管道传递。



3. 空气过滤与气流组织

采用三级过滤结构：初效过滤器过滤较大颗粒尘埃，中效过滤器进一步去除细微粉尘，高效过滤器（HEPA）安装在送风末端，可去除99.97%以上的0.3μm微粒。超高精度区域需加装ULPA过滤器（对0.12μm粒子效率≥99.999%）。

气流组织上，核心区建议采用垂直单向流（层流）系统，风速控制在0.3-0.45m/s之间，确保微尘快速沉降、排出。顶送风、地回风设计能形成稳定的垂直气流，使空气从洁净区上部流入、从地面回风口排出，带走颗粒杂质。



三、施工材料与工艺要求

1. 围护结构材料



墙面与顶棚：核心区建议采用304不锈钢板（厚度1.2mm），焊接拼接，焊缝平整（Ra≤0.8μm），耐受酒精、异丙醇等清洁剂长期擦拭。辅助区可采用50mm彩钢板（岩棉芯材，防火A级），表面覆防静电涂层（表面电阻10⁷-10⁹Ω）。

转角处理：内角R≥80mm圆弧过渡，采用不锈钢圆弧条焊接，避免光学检测时产生阴影干扰。

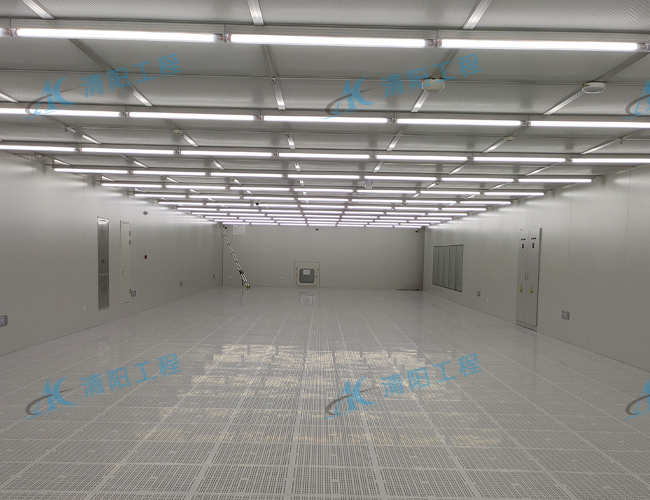

地面系统：核心区采用2mm厚环氧自流平（防静电型），平整度≤0.5mm/2m，耐磨损（Taber耐磨测试≤5mg/1000次）。回风区采用穿孔铝合金地板（开孔率30%），下方设静压箱，确保气流均匀通过。



2. 特殊功能部件



洁净门窗：采用不锈钢气密门（门框密封条为导电橡胶），配备脚感应开关（避免手部接触），关门后缝隙≤0.1mm，漏风量≤0.5m³/h（100Pa压力下）。

观察窗：双层夹胶玻璃（每层厚度5mm），内侧镀膜（防静电+防眩光），透光率≥90%。

照明系统：采用LED洁净灯（防尘防水IP65），色温5000K（接近自然光），照度≥500Lx（核心区），无频闪（频率≥100Hz）。注意黄光区设置，防止UV对光学胶固化的干扰，检测区需高显色指数（Ra≥90）照明以保障目视检验准确性。



四、验收标准与运维管理

1. 全参数验收标准

光学车间验收需覆盖多项指标：



洁净度验证：按ISO 14644-1布点，核心区每1m²设1个采样点，采样量≥100L，连续3天检测，动态粒子浓度需≤80%设计值（预留安全余量）。

气流流型：采用激光粒子成像技术（PIV），可视化验证核心区气流平行度（偏差≤3°），无横向交叉气流。

温湿度：连续72小时监测（每10分钟记录1次），核心区温度波动≤±0.3℃，湿度≤±3%RH。

静电与振动：体表静电电压≤50V（人员进入后），设备运行时振幅≤0.05μm（3轴方向）。



2. 运维管理要点



过滤器管理：初效过滤器1-3个月更换，中效过滤器6个月更换，高效过滤器核心区1年更换、辅助区2年更换，通过阻力监测（初阻力的1.2倍时预警）提前更换。高效过滤器安装后需进行PAO检漏（泄漏率≤0.005%），每年复验1次。

定期检测：每6~12个月更换HEPA/ULPA过滤器，每日清洁地面和设备。

人员培训：定期进行洁净室行为规范培训（如禁止奔跑、减少交谈），建立应急预案。



五、造价与施工周期参考

光学车间由于洁净等级高且需要振动控制，造价高于普通电子车间。根据行业经验，ISO 5级百级区域通常在5000-10000元/㎡，ISO 6级千级区域在3000-6000元/㎡，振动隔离工程（浮置地板+减震基座）需额外投入500-1500元/㎡。中等规模（500-1000㎡）的光学洁净车间通常需要45-60天施工周期，若含浮置地板等振动隔离工程，需额外增加10-15天。



光学仪器净化车间的设计施工是一个高度专业化的系统工程，与普通电子车间相比，其核心差异在于更严苛的洁净等级、精密温湿度控制、微振动隔离以及特殊照明要求。选择具有丰富光学行业经验的净化工程公司至关重要，需在方案设计阶段就充分考虑生产工艺与设备需求，确保建成后能够稳定运行、满足高精度光学制造的严苛环境要求。
