在光学净化车间中，微振动控制是仅次于洁净度控制的核心技术要点。对于光学镜片镀膜、精密装配、光学检测等工序而言，即使是纳米级的振动也可能导致光轴偏移、镀膜不均匀或检测数据失真。因此，系统化的微振动控制方案是保障光学产品良率的基石。以下从控制等级标准、振源识别、建筑结构隔离、设备隔振、管道柔性连接、监测验证等维度进行全面解析。
一、微振动控制等级标准
微振动控制通常遵循国际通用的VC（Vibration Criterion）振动准则分级体系，按照振动速度（RMS值）划分七个等级：
表格等级振动速度（μm/s）适用场景VC-A50普通光学显微镜、精密机械加工VC-B25高精度测量设备、部分半导体组装VC-C12.5大多数半导体检测设备、液晶显示器生产VC-D6.25精密光学镀膜、半导体光刻区VC-E3.12电子束光刻系统、极紫外光刻机VC-F1.56原子力显微镜、扫描隧道显微镜VC-G0.78尖端科研设施（目前工业界最高等级）
对于光学净化车间，不同功能区的振动要求存在显著差异。以实际工程案例为参考：镀膜车间需达到VC-D级（≤6.25μm/s），精密装配区需VC-B级（≤25μm/s），光学检测区则需VC-D级甚至更高。某军工光学镜头制造商的百级镀膜车间，最终验收实测振动值仅为4.8μm/s，优于VC-D级设计标准。
二、振动来源分析
微振动的来源可归纳为三大类，每一类都需采取针对性的控制措施：
1. 外部环境振动
道路交通：地铁振动频率2-80Hz，公路交通振动频率1-20Hz
铁路运行：频率范围较宽，能量集中在中低频段
建筑施工：打桩、爆破等产生冲击性振动
风力载荷：低频0.1-1Hz，高层建筑需特别关注
2. 建筑结构振动
人员走动：频率1-5Hz，是日常运营中最常见的振源
物料搬运：叉车、AGV小车等设备运行
电梯运行：启停瞬间产生冲击振动
楼板共振：楼板厚度不足导致振动响应放大
3. 设备振动
HVAC系统：空调机组、风机运行频率10-30Hz
水泵/真空泵：频率15-50Hz，需重点隔离
工艺设备：空压机、冷却塔等周期性扰动
管道系统：流体脉动引起的振动传递
在半导体制造中，光刻机的分辨率和套刻精度取决于掩模版与硅片之间的相对位置稳定性，哪怕是几纳米的振动都会导致图形模糊、对准偏差，直接造成芯片报废。同样的道理适用于光学精密加工，微振动控制的重要性不言而喻。

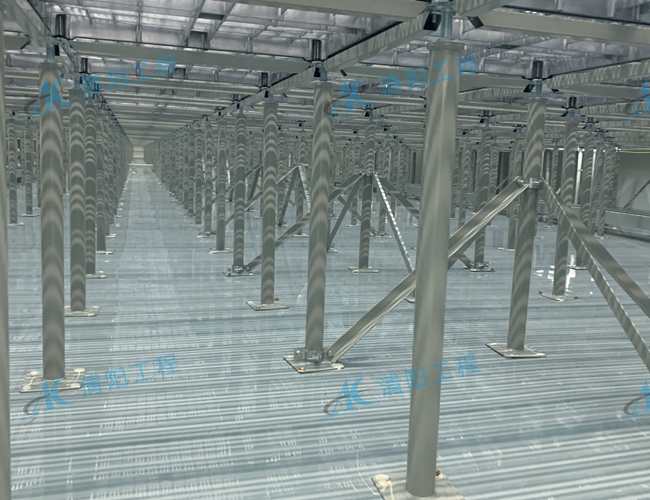

三、建筑结构层面的振动隔离
1. 选址与地基处理
有微振动控制要求的洁净室，建筑物基础宜置于动力性能良好的地基土上，且基础应有足够刚度。选址时应与主要振源（如地铁、主干道）保持300米以上的距离。若无法避让，需采用筏板基础（厚度≥1.2m）或浮筑地板进行隔离。
2. 浮置地板（独立柱基）
浮置地板是光学车间最有效的建筑级隔振手段之一。其原理是将敏感区域的地板与主体结构脱开，通过弹簧隔振器或空气弹簧支撑，隔绝建筑传振。某光学镀膜车间案例中，地面采用独立浮置地台（弹簧隔振），振动实测达到VC-D级。
浮置地板的隔振效率通常可达90%以上，但造价较高（根据面积和等级需额外投入500-1500元/㎡），且施工工期需延长10-15天。
3. 柱距优化
根据工程实践经验，当微振动控制要求为VC-A、VC-B时，柱距可以适当增大，一般不大于12m。微振动控制要求较高时（VC-C及以上），考虑经济性需要采用较小的柱距，一般不大于7.2m。较小的柱距意味着更高的结构刚度和更好的振动衰减性能。
四、设备层面的隔振措施
1. 主动隔振系统
主动隔振系统通过传感器实时监测振动参数，结合算法驱动执行器（如压电陶瓷）产生反向力，可实现0.1Hz-200Hz低频振动的精准抵消。适用于VC-E级及以上的超精密场景，如电子束光刻系统、原子力显微镜等。
2. 被动隔振系统
被动隔振系统依赖材料特性或结构设计吸收振动能量：
气浮隔振台：利用压缩空气形成气膜，实现超低刚度隔振，可将振动传递比降至0.01（频率＞5Hz时）
弹簧隔振器：通过弹性形变分散冲击力，适用于HVAC风机、水泵等设备
阻尼材料：橡胶隔振垫、高阻尼复合材料等，有效降低中高频振动
3. 隔振台选择建议
VC-D级以上（<125μm/s）：需采用气浮隔振台或主动隔振系统
VC-E/F级（<50μm/s）：需超低刚度隔振+环境振动监测
精密设备基台：隔振系统各向阻尼比不应小于0.15，当采用空气弹簧隔振器时，供气系统需净化处理达到洁净室空气洁净度等级要求
五、管道系统的柔性连接
管道系统是振动传递的“隐形通道”，必须采取彻底的柔性连接措施：
1. 风管柔性连接
空调风管全部采用柔性连接（如帆布软接、金属波纹管），避免设备振动通过刚性管道传递到洁净室围护结构。HVAC风机需配气垫式减振器，进一步衰减振动能量。
2. 水管柔性连接
给水管道采用橡胶软接头或金属软管，在穿越浮置地板处设置柔性过渡段。管道支架采用弹簧吊架或橡胶隔振垫，防止管道振动通过结构传递。
3. 管道穿墙密封
所有穿墙管线的入口必须用不燃材料严格密封，同时采用柔性密封结构（如防火密封胶+弹性套管），既满足气密性要求，又不产生刚性连接。
六、施工与监测验证
1. 分阶段监测流程
根据国家标准GB50472-2008，微振动控制需按四个阶段进行监测验证：
场地环境振动测试：提供本底数据，判断选址是否满足要求
建筑结构振动特性测试：校核建造质量，识别结构共振频率
设备安装后的环境振动测试：验证隔振措施效果
精密设备试运转后的最终测试：确保复合振动环境达标
2. 监测设备与方法
加速度计：通过测量振动加速度，积分得到速度和位移，是最主流的监测方式
激光测振仪：利用激光干涉原理实现非接触测量，适用于难以布设传感器的场景
动态信号分析仪：对采集的振动信号进行时域、频域分析，识别主频、幅值等特征参数
3. 验收标准
光学洁净室的振动验收需严格执行设计等级要求。以VC-D级为例，验收时需要在空调系统正常运转和停止运转两种情况下，测量纵轴、横轴和垂直轴三个方向的振幅值，确保所有测点均满足≤6.25μm/s的限值。
七、综合控制策略与经典案例
分层防护策略
在实践中，最有效的方案是从建筑结构→管道系统→设备基础三个层面进行综合防控：
表格防护层级控制措施效果建筑层浮置地板或独立柱基，与主体结构脱开隔绝建筑传振管道层风管、水管全部柔性连接，采用隔振支吊架避免振动通过管道传递设备层精密设备下方安装主动/被动减震平台实现纳米级振动隔离
经典案例：军工光学镀膜车间
某客户为军工光学镜头制造商，其百级镀膜车间需要同时满足ISO 5级洁净度和VC-D级振动控制要求。解决方案包括：
地面采用独立浮置地台（弹簧隔振）
HVAC风机配气垫式减振器
风管全部软连接
镀膜设备基础与建筑结构脱开
最终实测振动值4.8μm/s，镀膜良率提升至99.5%
