净化空调系统是净化车间的心脏，它不仅要调控温湿度，更是维持洁净度、保障产品质量的关键。其设计是一个综合性很强的系统工程，核心是在满足生产工艺对洁净度、温湿度等严苛要求的同时，实现系统的高效、稳定与节能。



一、设计依据与核心标准

设计工作必须严格遵循一系列国家及国际标准：



《洁净厂房设计规范》（GB 50073-2013）：最核心的通用设计依据。



《电子工业洁净厂房设计规范》（GB 50472-2008）：电子行业的专用规范。



《医药工业洁净厂房设计规范》（GB 50457-2019）：制药行业的依据。



《食品工业洁净用房建筑技术规范》（GB 50687-2011）：食品行业的依据。



《采暖通风与空气调节设计规范》（GB 50019）：通用暖通设计规范。



ISO 14644系列标准：国际通行的洁净室及相关受控环境标准。



二、核心设计参数：四大支柱

空调设计的首要任务是确定并实现以下四大核心参数：



1. 空气洁净度与送风量

这是净化空调最核心的任务。



送风量确定原则：洁净室的送风量需取以下三项中的最大值：



满足洁净度等级的送风量：这是基本要求。

满足热、湿负荷计算的送风量：用于消除室内设备、人员等产生的热量和湿气。

满足人员健康的新鲜空气量：保证室内人员所需的最小新风量。

换气次数参考：送风量通常用“换气次数”来衡量（次/小时）。不同等级有不同要求：



ISO 5级（百级） ：通常需 ≥300次/小时（单向流）。



ISO 6级（千级） ：约 50-60次/小时。



ISO 7级（万级） ：约 25-30次/小时。



ISO 8级（十万级） ：约 15-20次/小时。



2. 温湿度控制

需根据生产工艺要求，实现精确控制。



常规控制精度：通常要求达到 温度±2℃，湿度±5% RH。



高精度要求：对于光学、半导体光刻等工艺，要求极高，需达 温度±0.1℃，湿度±2% RH。



工艺性空调：净化空调属于“工艺性中央空调”，首要目标是服务生产工艺，而非仅仅人体舒适。



3. 压差与气流组织

目的是防止污染物从低洁净区侵入高洁净区。



压差梯度：



不同洁净等级区域之间、洁净区与非洁净区之间，压差应 ≥5Pa。



洁净区与室外应保持 ≥10Pa 的正压差。



气流组织：



单向流（层流） ：用于ISO 5级及以上的高洁净度区域，气流以均匀速度沿平行流线单向流动，能迅速带走污染物。



非单向流（乱流） ：用于ISO 6级及以下的区域，通过稀释作用降低室内污染物浓度。



4. 新风量与人员健康

保证室内人员对新风的需求。



最小新风量：根据《洁净厂房设计规范》，供给洁净室内每人每小时的新鲜空气量不应小于40m³。



三、系统组成与设备选型

一套完整的净化空调系统通常由以下部分组成：

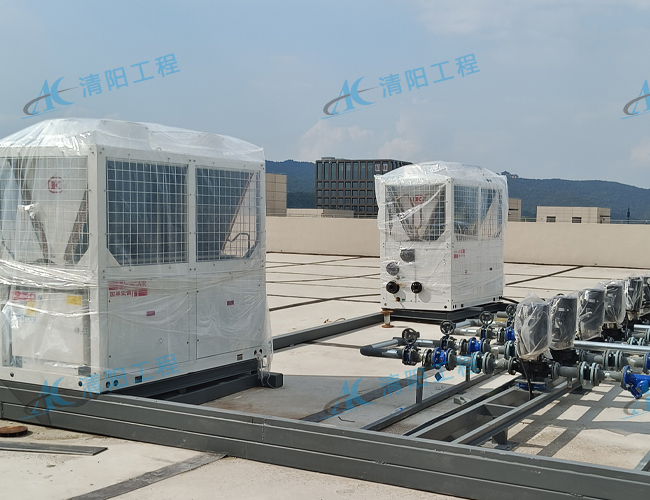

冷热源系统：提供冷量和热量，如冷水机组、锅炉等。常见供回水温度为 7℃/12℃。



空气处理机组（AHU/MAU）：对空气进行过滤、冷却、加热、加湿等热湿处理。



组合式空气处理机组：功能段齐全，包含混合段、初效过滤段、表冷段、加热段、加湿段、中效过滤段、风机段等。



新风机组（MAU）：专门处理室外新风。



空气过滤系统：一般采用初效、中效、高效（HEPA）三级过滤。高效过滤器通常设置在系统的末端（如送风口处）。



送风系统：包括风机、风管及各类送风口（如高效送风口、FFU）。



回风与排风系统：部分空气经回风系统循环利用，部分含尘、含热、含湿的空气则需经处理后排出。



自动控制系统：对温湿度、压差等进行实时监控与调节。



四、常见系统方案

根据项目需求，可选择不同的系统形式：



组合式空调箱+冷水机组+高效送风口



特点：最传统、经典的方案。处理能力强，功能全面，适用于百级到十万级的各种洁净车间。



新风机组（MAU）+ 风机过滤单元（FFU）+ 干盘管（DC）



特点：灵活性高，常用于高等级洁净室（如百级及以上） 。MAU负责处理新风和湿负荷，FFU提供循环风并保证洁净度，DC负责精确控温。



直膨式空调机组



特点：系统相对简单，无需冷冻水系统，适用于面积较小或对温湿度精度要求不特别高的项目。



五、设计与施工关键点

负荷计算：准确计算车间的冷、热、湿负荷是设备选型的基础。



节能设计：



风机变频：推荐净化空调系统的送风机采用变频调速控制，可根据过滤器阻力变化自动调节风量，节能显著。



合理利用回风：在满足洁净度要求的前提下，应合理利用回风以节省能源。



风管设计：



风速要求：总管风速宜为 6~10 m/s；无风口支管 4~6 m/s；有风口支管 2~5 m/s。



密闭性：风管连接必须严密，否则会导致漏风、污染和能源浪费。



噪声控制：净化空调系统是主要噪声源之一，需采取消声、隔振等措施。非单向流洁净室空态噪声级不应大于60dB(A)。



自动控制与安全：



联锁控制：送风、回风、排风系统应设置启闭连锁程序，先启动送风，再启动回/排风。



安全保护：电加热器应设置无风、超温断电保护装置。



净化车间的空调设计是一项高度专业化的系统工程。最首要的一步是明确你的具体工艺需求和洁净度等级，这决定了后续所有的参数设定与方案选择。



如果你有更具体的项目（如行业、面积、洁净度要求），可以提供更多信息，我可以为你提供更具针对性的分析。
