洁净室作为一个对环境要求非常严苛的空间，致力于将空气中的微粒、有害物质、细菌等污染物降低至更低程度，同时精准把控温度、湿度、气流压力、气流分布、噪音、振动及照明等一系列关键参数。以下将详细阐述洁净室内部主要的组成部分及其各自的功能。



一、结构与围护体系：构筑洁净空间的坚实壁垒



围护结构



1. 墙体与天花板：为有效阻挡外部污染物的侵入，墙体与天花板通常选用不产尘且易于清洁的材料，像彩钢板、不锈钢板或者密闭性能优越的隔断材料便是常见之选。这些材料不仅能维持空间的洁净，还具备良好的耐用性与美观性。

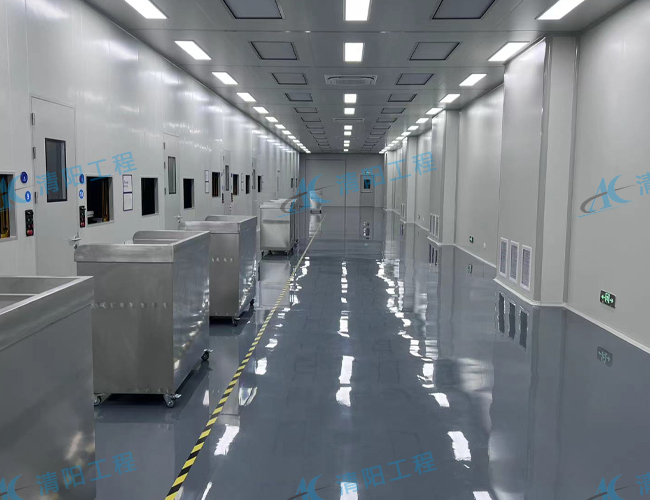

2. 地面：环氧树脂自流平地面、PVC地板以及防静电地板是洁净室地面的常用材料。它们不仅耐磨，便于清洁打理，而且能够有效减少静电的产生，为室内设备与产品的安全运行提供保障。

3. 密封处理：墙体与天花板、墙体与地面之间的接缝处必须进行细致的密封处理，确保无缝隙，以此防止灰尘与微生物趁虚而入，维持洁净室内部环境的稳定性。



门窗系统

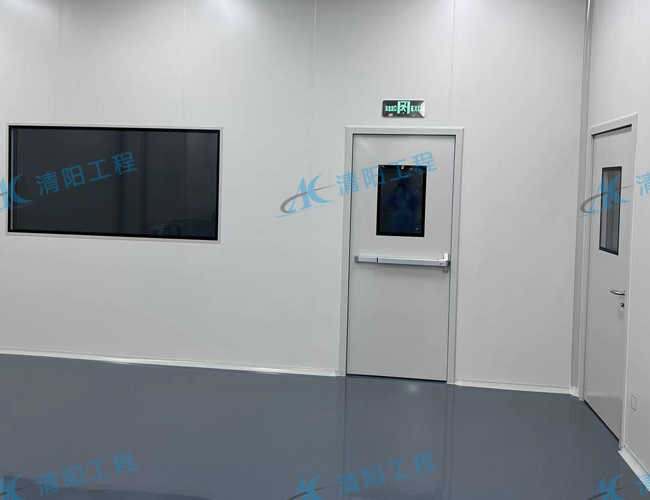

1. 气密门：自动或手动的气密门，能够显著减少空气泄漏现象，助力维持洁净室内的正压或负压状态，进一步保障室内空气环境不受外界干扰。

2. 观察窗：由双层玻璃或密封性良好的材质构成的观察窗，既方便外部人员清晰观察室内情况，又能有效防止污染物进入，实现观察与防护的双重功能。



二、空气处理与控制系统：打造洁净空气环境的核心



空气净化设备



1. 高效过滤器（HEPA）：主要负责过滤空气中直径0.3微米以上的微粒，是确保进入洁净室的空气达到高洁净度标准的关键设备。

2. 超高效过滤器（ULPA）：在对洁净度要求非常高的场所，如ISO 1级洁净室，超高效过滤器凭借更高的过滤效率，进一步保障空气的纯净度。

3. 初效和中效过滤器：作为前置过滤设备，初效和中效过滤器能够预先过滤空气中的较大颗粒，有效延长高效过滤器的使用寿命，同时降低系统的运行成本。



空调系统



1. 送风机组：将经过净化处理的空气输送至洁净室内，以维持室内的正压状态，防止外部污染空气的进入。

2. 回风机组：负责将洁净室内的空气回抽，一部分进行再循环利用，另一部分则根据需要进行排放处理，确保室内空气的循环与更新。

3. 冷热源设备：通过调节空气温度，使室内温度精准满足生产工艺的要求，为产品生产提供适宜的热环境。

4. 加湿/除湿设备：严格控制空气湿度，不仅能有效防止静电的产生，还能抑制微生物的滋生，为洁净室创造稳定的湿度条件。



气流组织



1. 层流（单向流）：空气以平行且均匀的速度朝着同一方向流动，这种气流组织形式适用于对洁净度要求非常高的场合，能够更大程度减少空气中微粒的扩散。

2. 乱流（非单向流）：空气以不规则的方式流动，虽然洁净度相对较低，但适用于一些对洁净度要求不是特别严苛的场景，能够满足基本的空气净化需求。

3. 气流速度与换气次数：依据不同的洁净度等级进行精心设计，确保室内空气能够充分循环和更新，以维持相应的洁净度标准。



三、照明与电气系统：提供安全稳定的光电环境



照明设备



1. 洁净灯具：防尘、防爆的LED灯或荧光灯，不仅能够提供充足且均匀的照明，满足室内操作的视觉需求，同时还能避免产生过多的热量和灰尘，防止对洁净环境造成影响。

2. 应急照明：在突发断电情况下，应急照明设备能够及时提供照明，确保人员能够安全撤离，保障人员生命安全。



电气系统



1. 配电箱与电缆：精心设计的配电箱与电缆系统，旨在满足洁净室内各类设备的用电需求，同时具备易清洁、防尘的特性，确保电气系统与洁净室环境相适配。

2. 插座与开关：采用密封性良好的设计，有效防止灰尘和微生物侵入，保障电气设备的正常运行以及室内环境的洁净。

3. 防静电措施：通过使用防静电地板、防静电工作服等一系列防静电措施，显著减少静电对产品和设备可能产生的不良影响，确保生产过程的稳定性与安全性。



四、人员与物料进出系统：防止污染进入的关键防线



人员净化设施



1. 更衣室：这是人员更换无尘服、无尘鞋、手套等防护用品的专门区域，确保进入洁净室的人员自身处于洁净状态，避免将外界污染物带入。

2. 风淋室：利用高速气流，吹除人员身上附着的灰尘和微生物，进一步净化人员进入洁净室前的卫生状况。

3. 气闸室：在人员进入洁净室之前，气闸室起到空气缓冲的作用，有效减少外界空气对洁净室环境的干扰，维持室内空气的稳定性。



物料净化设施



1. 物料传递窗：具备双门互锁功能的传递窗，专门用于物料在洁净区与非洁净区之间的传递，在传递过程中确保不会引入外界污染物。

2. 货淋室：针对大型物料或设备，货淋室通过吹淋净化的方式，保证这些物品在进入洁净室时不携带污染物，从而维护洁净室的整体洁净度。



五、监测与控制系统：实时掌控与智能调控



环境监测设备



1. 粒子计数器：能够实时监测洁净室内的微粒数量，通过精确的数据反馈，确保室内洁净度始终符合既定标准。

2. 温湿度计：实时监测室内温度和湿度，以便及时调整空调系统等设备，确保环境参数满足生产工艺要求。

3. 压差计：用于监测洁净室与相邻房间或外界之间的压差，通过保持正压或负压状态，有效防止空气的无序流动，维持室内空气环境的稳定性。



自动控制系统



1. PLC（可编程逻辑控制器）：通过自动化控制洁净室内的空调系统、空气净化设备等各类设备的运行，实现精准、高效的环境调控。

2. DCS（分布式控制系统）：集中监控和管理洁净室内的多个子系统，整合各系统的数据信息，实现协同运行，显著提高整个洁净室的运行效率。

3. 报警系统：一旦环境参数超出预先设定的范围，报警系统会立即发出警报，及时提醒工作人员采取相应措施，确保洁净室环境始终处于可控状态。



六、辅助设施与家具：满足生产与工作的多元需求



工作台与设备



1. 无尘工作台：为精密操作提供局部高洁净度的工作环境，确保操作过程不受外界污染干扰，满足对环境要求非常高的生产环节。

2. 生产设备：依据具体的生产工艺需求进行配置，涵盖半导体制造设备、生物制药设备等各类专业设备，是实现产品生产的核心工具。

3. 检测设备：用于产品检测和质量控制，如显微镜、光谱仪等，通过精准检测，确保产品符合质量标准。



洁净室家具



1. 椅子与柜子：采用无尘材料制作，不仅易于清洁，而且方便移动，能够灵活满足洁净室内不同的使用需求。

2. 废物收集容器：具备良好密封性的废物收集容器，能够有效防止废物中的污染物扩散，保持室内环境的整洁与安全。



七、安全与应急设施：构筑生命与财产的安全防线



消防系统



1. 消防报警器：实时监测火灾隐患，一旦发现异常，能够迅速发出警报，为及时灭火和人员疏散争取宝贵时间。

2. 灭火器与消防喷淋系统：在火灾发生时，灭火器与消防喷淋系统能够迅速投入灭火工作，有效控制火势，减少火灾造成的损失。

3. 防火隔断：由防火材料制成的隔断，能够在火灾发生时阻止火势蔓延，限制火灾影响范围，保护更多区域的人员和设备安全。



应急出口与疏散指示



1. 应急出口：设置明显的应急出口标志，确保在紧急情况下，人员能够迅速找到出口，实现快速撤离。

2. 疏散指示：在洁净室内合理设置疏散指示标志，为人员在紧急疏散过程中提供清晰的引导，保障人员安全有序地撤离。



紧急停机装置



在关键设备上安装紧急停机按钮，确保在面临紧急情况时，能够迅速停止设备运行，避免因设备继续运行可能导致的更严重后果，保障人员和设备的安全。
