净化车间防尘棚作为局部洁净环境的核心保障设施，需以“精准控污、灵活适配、高效节能”为设计原则，融合ISO 14644-1、GB 50073等最新标准，针对不同行业的洁净度需求构建模块化防护体系。以下从规范依据、系统设计、定制方案到验收标准进行全维度解析。



一、核心设计规范与性能基准



洁净度分级标准



- 等级适配原则：

- 超高级别（ISO 5级/百级）：适用于半导体芯片封装、精密光学元件组装，要求每立方米≥0.5μm粒子≤3,520个，≥5μm粒子≤20个，需采用全封闭垂直单向流设计。

- 高级别（ISO 6级/千级）：电子元器件测试、药品冻干操作区，≥0.5μm粒子≤35,200个/m³，换气次数≥50次/小时。

- 常规级别（ISO 7-8级/万级至十万级）：食品包装、医疗器械组装，万级区≥0.5μm粒子≤352,000个/m³，十万级≤3,520,000个/m³，换气次数分别为20-30次/小时、10-20次/小时。

- 动态控制要求：生产状态下（人员操作、设备运行），粒子浓度不得超过静态标准的120%，通过在线粒子计数器（采样频率≥1次/分钟）实时监控。



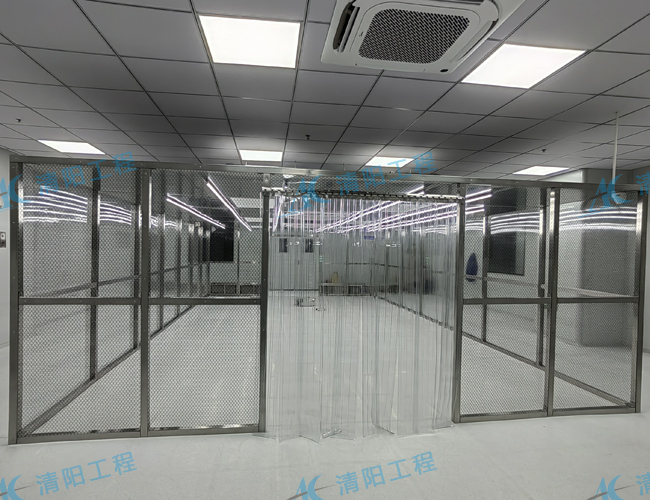

结构与材料技术规范



- 框架系统：

- 主框架：选用40×80mm工业铝型材（表面阳极氧化处理，耐盐雾≥96小时），或304不锈钢方管（壁厚≥1.5mm），模块化连接（槽式螺栓固定），拆装时间≤4小时/10㎡，满足柔性生产需求。

- 承重能力：顶部荷载≥50kg/㎡（含FFU、照明），抗风等级≥6级，确保稳定性。

- 围护材料：

- 顶部/墙面：

- 高洁净区：5mm钢化玻璃（透光率≥90%，表面电阻10⁶-10⁹Ω防静电处理）或304不锈钢板（电解抛光，Ra≤0.8μm），接缝处用食品级硅酮密封胶（耐温-60~200℃）。

- 常规区：0.2mm厚防静电PVC软帘（透光率≥85%，表面电阻10⁷-10⁹Ω），可快速拉开（开启时间≤3秒），便于设备进出。

- 地面衔接：与车间地面平齐过渡，缝隙≤2mm，采用环氧自流平（厚度≥2mm）或防静电PVC地板（焊接接缝，宽度≥10mm），向回风方向找0.5%坡度，避免积液。



二、空气净化系统设计



气流组织与过滤配置



- 单向流系统（ISO 5-6级）：

- 顶部满布FFU风机过滤单元（覆盖率≥80%），风机采用EC变频电机（节能30%以上），出风口风速0.4-0.5m/s（偏差≤±0.05m/s），通过均流膜确保气流均匀性。

- 气流路径：顶部HEPA过滤→垂直向下流经工作区→地面回风（格栅地板或侧下回风），形成“活塞式”气流，无涡流区（通过烟雾测试验证）。

- 乱流系统（ISO 7-8级）：

- 采用“顶送侧回”模式，送风口安装高效过滤器（H14级，对0.3μm粒子效率≥99.995%），回风口设中效过滤器（F8级），换气次数按等级精准调控（万级25次/小时，十万级15次/小时）。

- 三级过滤体系：

- 初效过滤器（G4）：拦截≥5μm颗粒物，安装于空调新风口，更换周期1-3个月。

- 中效过滤器（F8）：处理≥1μm粒子，位于风机段，6个月更换一次。

- 高效过滤器（H14/ULPA U15）：终端过滤，ISO 5级区选用ULPA（对0.12μm粒子效率≥99.999%），每年进行PAO检漏（泄漏率≤0.01%），阻力达初阻力1.5倍时更换。



压差与环境控制



- 压差梯度：

- 防尘棚内部相对外部环境保持10-15Pa正压（通过微压差传感器实时监测，精度±0.1Pa），开门时瞬时压差不低于5Pa（通过风量补偿设计实现）。

- 相邻不同级别防尘棚之间压差≥5Pa，如ISO 5级相对ISO 6级保持8Pa正压，防止交叉污染。

- 温湿度控制：

- 电子行业：温度20±2℃，湿度30-50%RH（防静电需求），波动≤±1℃/±5%RH。

- 食品/医药行业：温度22±2℃，湿度45-65%RH，配备独立温湿度传感器（精度±0.5℃/±3%RH），与空调系统联动调节。



三、功能细节与智能管控



出入口与物料传递设计



- 人员入口：

- 设风淋室（内部尺寸≥800×800×2000mm），风速≥22m/s，吹淋时间15-30秒可调，配备光电感应自动启动装置，未完成风淋无法进入。

- 紧急出口：设置应急逃生门（向外开启），配备推杆锁，确保紧急情况下快速疏散。

- 物料传递：

- 传递窗（300×300×300mm）：304不锈钢材质，双扉互锁（无法同时开启），内置紫外灯（功率30W，照射强度≥70μW/cm²），传递时间≤5分钟/次。

- 大型设备入口：可开启式PVC软帘（宽度≥1.5m），配备快速卷帘门（开启速度≥0.8m/s），关闭后与框架密封（缝隙≤1mm）。



智能监控与节能系统



- 在线监测：

- 关键参数：粒子浓度（0.5μm/5μm双通道）、温湿度、压差、FFU运行状态，数据每5秒采集一次，存储周期≥1年。

- 报警机制：参数超标（如粒子浓度超上限、压差＜5Pa）时，10秒内触发声光报警（85dB），同时推送信息至运维终端。

- 节能设计：

- 变频控制：FFU风机根据洁净度需求自动调节转速（30%-100%），非生产时段（如夜间）降至50%转速，节能40%。

- 热回收：排风通过热交换器（效率≥60%）回收热量，用于预热新风，降低空调负荷。



四、行业定制方案与案例



电子制造业



- 芯片封装防尘棚（ISO 5级）：

- 配置：顶部FFU覆盖率100%，地面防静电PVC地板（接地电阻≤1Ω），四周钢化玻璃围护，内置离子风扇（平衡时间＜1秒）。

- 特殊要求：静电电压≤50V，振动≤0.5μm（10Hz以下），配备防静电手腕带监测仪，未佩戴或接触不良时设备停机。



食品包装行业



- 无菌包装区（ISO 7级）：

- 配置：不锈钢框架+PVC软帘，环氧自流平地面（无缝焊接），顶部高效过滤器+紫外灯（每班生产前照射30分钟）。

- 控制指标：浮游菌≤100 CFU/m³，表面微生物≤5 CFU/25cm²，配备臭氧发生器（浓度50-100ppm）定期消毒。



实验室应用



- 生物样本处理棚（负压型）：

- 设计：相对外部保持-10Pa负压，气流方向“外部→棚内→高效过滤排风”，排风经H14过滤器处理后排放。

- 安全措施：配备生物安全柜（与棚内负压联动），压力异常时自动切断实验设备电源。



五、施工与验收标准



施工规范



- 洁净施工：

- 安装前场地清洁（ISO 8级以上环境），施工人员穿戴无尘服（不产尘材质），工具用75%酒精擦拭消毒。

- 框架组装垂直度偏差≤1mm/m，接缝处密封胶连续施打（无气泡），固化后表面平滑（与材料齐平）。

- 系统调试：

- 风量平衡：每个送风口风量与设计值偏差≤10%，通过定风量阀精确调节。

- 运行测试：连续运行48小时，监测温湿度、压差稳定性（波动≤±1℃/±3%RH/±1Pa）。



验收指标



- 核心检测项目：

- 洁净度：按ISO 14644-1布点测试，静态/动态粒子浓度均需达标（如ISO 5级动态≤4,224个/m³@0.5μm）。

- 气流流型：烟雾测试显示气流无逆向、无死角，单向流区气流平行度偏差≤5°。

- 密封性：压力衰减测试（初始压力100Pa，30分钟后≥85Pa），确保无泄漏。

- 文档要求：提供第三方检测报告（CNAS认证机构）、设备合格证、操作手册、维护计划，形成完整验收档案。



净化车间防尘棚设计需平衡“洁净度保障”与“生产灵活性”，通过模块化结构、精准过滤系统与智能管控技术，实现局部环境的高效净化。实际应用中应根据行业特性（如防静电、无菌要求）定制参数，并建立定期维护机制（如过滤器更换、密封性检查），确保长期稳定运行，为产品质量提供可靠的局部环境屏障。
