啤酒生产净化车间设计全方案：从微生物防控到工艺适配

2025-10-31 15:36 昆山清阳净化系统工程有限公司

啤酒生产净化车间的洁净环境直接影响酒体风味稳定性与保质期，尤其发酵、灌装环节对杂菌污染非常敏感（如野生酵母、乳酸菌会导致酒体浑浊、酸败）。车间设计需融合食品GMP（GB 14881）、洁净室标准（ISO 14644）及啤酒工艺特性，构建“分级防控、精准控菌、节能高效”的洁净体系。



一、洁净等级划分：按工艺风险梯度管控



1. 核心区域洁净标准



生产环节 洁净等级 微生物控制指标 环境参数要求

原料处理区 ISO 8级 沉降菌≤30CFU/皿 温度20-28℃，湿度≤70%（防麦芽吸潮）

糖化/过滤区 ISO 8级 沉降菌≤20CFU/皿 温度25-30℃，排风换气≥15次/h（去湿热）

发酵区 ISO 7级 浮游菌≤100CFU/m³，无酵母杂菌 温度10-15℃（±0.5℃），CO₂浓度≤1000ppm

清酒/灌装区 ISO 5级 浮游菌≤10CFU/m³，沉降菌≤3CFU/皿 温度20-24℃，湿度45-65%，单向流风速0.4m/s

包装/仓储区 ISO 8级 沉降菌≤30CFU/皿 温度≤25℃，湿度≤65%（防包装霉变）



- 压差梯度：

灌装区（ISO 5级）→发酵区（ISO 7级）→原料区（ISO 8级）依次保持5Pa正压，洁净区对室外保持10Pa正压，通过余压阀自动调节，防止低洁净区空气倒灌。



二、空气净化系统：无菌环境的核心屏障



1. 过滤与气流设计



- 三级过滤系统：

新风口→初效过滤器（G4，拦截≥5μm粉尘）→中效过滤器（F8，拦截1-5μm颗粒）→空气处理机组（温湿度调节）→高效过滤器（H14，对0.3μm粒子效率99.995%）→洁净区；

灌装区额外加装FFU（风机过滤单元），覆盖率≥60%，形成垂直单向流，确保灌装瓶口处于无菌气流保护下。

- 气流组织：

- 灌装区：顶送下回（垂直层流），气流均匀覆盖灌装机、封盖机，避免涡流死角（通过烟雾测试验证）；

- 发酵区：侧送侧回（水平层流），配合CO₂浓度传感器（超限自动排风），每小时换气30次，快速排出发酵产生的CO₂；

- 排风口设置：位于区域最低点（如地面附近），便于排出沉降粉尘和CO₂（密度比空气大）。



2. 温湿度精准控制



- 发酵区：采用冷水机组+乙二醇溶液循环，通过夹套控温（精度±0.5℃），避免温度波动影响酵母活性；

- 灌装区：除湿机组露点控制在12℃以下，防止瓶身冷凝水滋生微生物，配合空调箱PID调节，确保湿度稳定在45-65%。



三、围护结构与材料：防污易洁的物理基础



1. 墙面与地面处理

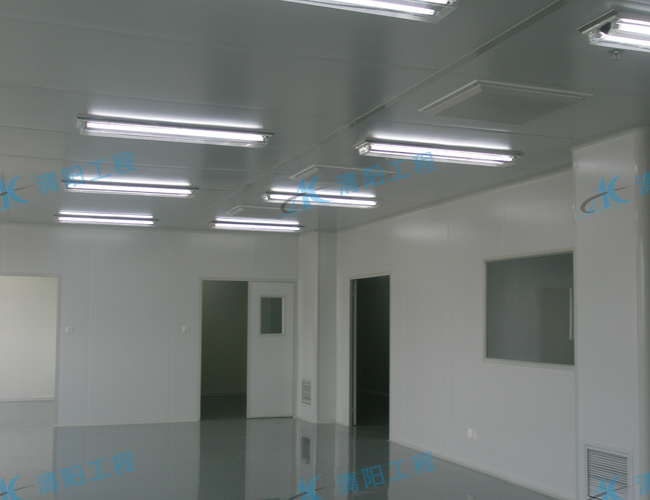

- 墙体与吊顶：

采用50mm厚彩钢板（双面0.5mm镀锌层，岩棉内芯防火A级），板缝用食品级硅酮密封胶（耐酒精擦拭），阴阳角做R50mm PVC圆弧（无卫生死角）；

吊顶嵌入LED洁净灯（间距2m×2m，照度≥300lux，色温4000K），与FFU交替排列，避免阴影。

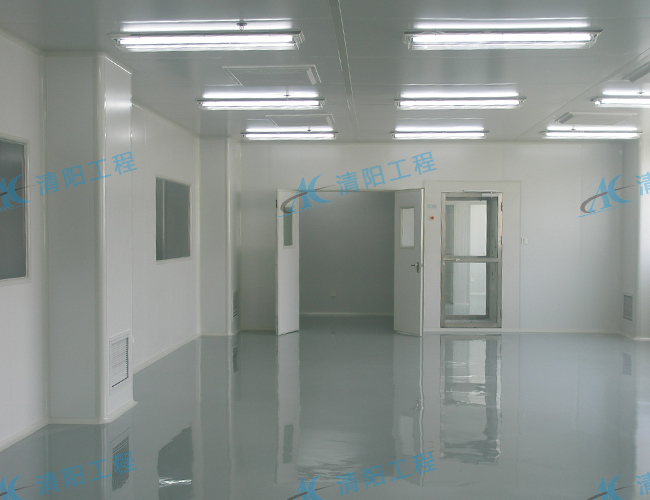

- 地面系统：

- 灌装区：2mm厚防静电环氧自流平（表面电阻10⁶-10⁹Ω），添加抗菌剂（抑制霉菌生长），地面坡度1.5%至不锈钢地漏（DN100，带水封防异味）；

- 发酵区：1.5mm厚PVC卷材（热焊接接缝，焊接强度≥1.5N/mm），耐低温（-10℃不脆化），便于冲洗。



2. 门窗与传递设计



- 洁净门：不锈钢门框+双层密封胶条，闭门器关门速度可调（避免气流扰动），配备电子互锁（防止双开破坏压差）；

- 传递窗：304不锈钢材质，内置紫外线灯（253.7nm，照射30分钟杀菌），用于空瓶、瓶盖等物料传递，与生产节奏联动（每小时消毒1次）。



四、工艺管道与设备：防污染的关键环节



1. 管道系统设计



- 材质与连接：

啤酒输送管道用316L不锈钢（内壁电解抛光，Ra≤0.8μm），避免酒体挂壁；采用自动轨道焊（氩气保护），焊缝经渗透检测（无气孔、裂纹），确保无卫生死角。

- CIP清洗适配：

管道坡度≥1%，最低点设排放阀，确保清洗液完全排空；清酒管道配备原位清洗球（360°旋转，喷射压力≥0.3MPa），每周用2%氢氧化钠溶液（80℃）循环清洗1小时。



2. 关键设备洁净设计



- 发酵罐：内壁镜面抛光（Ra≤0.4μm），人孔盖采用硅胶密封圈（耐121℃灭菌），配备压力传感器和安全阀（防止杂菌侵入）；

- 灌装机：设备表面无凹陷、螺丝外露，与酒体接触部件可快速拆卸（30分钟内完成），便于深度清洁；无菌灌装区设局部层流罩（风速0.5m/s），覆盖瓶口与灌装阀。



五、人流物流管控：切断污染传播链



1. 人员净化流程



- 非洁净区→一次更衣（脱外衣）→二次更衣（穿食品级洁净服、戴发网/口罩）→洗手消毒（75%酒精喷淋15秒）→风淋室（25m/s风速，吹淋20秒）→缓冲间→洁净区；

- 洁净服每日高温灭菌（134℃，30分钟），员工每半年体检（重点排查传染病）。



2. 物料净化控制



- 空瓶：经碱洗（50℃，2%NaOH）→热水冲洗→无菌水喷淋→倒置沥干，通过无菌通道进入灌装区；

- 瓶盖：紫外线杀菌（剂量≥10000μW·s/cm²）+无菌空气吹干，储存于无菌料仓（正压保护）；

- 原料：麦芽、大米经筛选除杂后，密闭输送至粉碎区，避免粉尘扩散。



六、微生物监测与应急处理



1. 日常监测体系



- 每日：灌装区沉降菌（90mm培养皿，暴露30分钟）、空气浮游菌（采样1000L）检测；

- 每周：设备表面微生物（棉拭子法，≤10CFU/25cm²）、管道内壁ATP检测（≤50RLU）；

- 每月：第三方检测洁净度（粒子计数）、霉菌酵母菌（酒体中≤50CFU/mL）。



2. 应急措施



- 若发现杂菌污染，立即停产，用200ppm过氧乙酸对灌装区空间消毒（熏蒸2小时）；

- 管道系统用85℃热水循环30分钟（杀灭耐热菌），再用0.5%过氧乙酸冲洗；

- 建立产品追溯系统，隔离可疑批次，分析污染点（通过PFMEA工具排查）。
